종합 가이드: 분기형 및 비분로형 램프 홀더-
케빈 라오 2025년 11월 18일
|
램프 홀더(툼스톤)란 무엇입니까? 션트 램프 홀더 비-전환 램프 홀더 비교표: 전환 대 비-전환 전환 및 비전환을 선택하는 경우- 요약 |
조명 시장에는 다양한 유형의 램프 홀더(일반적으로 '삭제 표시'라고 함)가 있으며, 구매자가 직면하는 기본적인 결정은 션트 버전을 사용할 것인지 비{0}}션 버전을 사용할 것인지입니다. 전기적 위험을 방지하고 시스템 안전을 보장하며 제품 인증을 유지하려면 올바른 유형의 선형 램프를 선택하는 것이 중요합니다. 잘못된 유형을 사용하면 단락, 구성 요소 손상, UL 목록 무효화, 램프 수명 감소 또는 화재 위험이 발생할 수 있습니다.
이 가이드에서는 분류된 램프 홀더와 분류되지 않은 램프 홀더의 차이점을 자세히 설명하고-올바른 용도에 대한 명확한 지침을 제공합니다.
램프 홀더(툼스톤)란 무엇입니까?

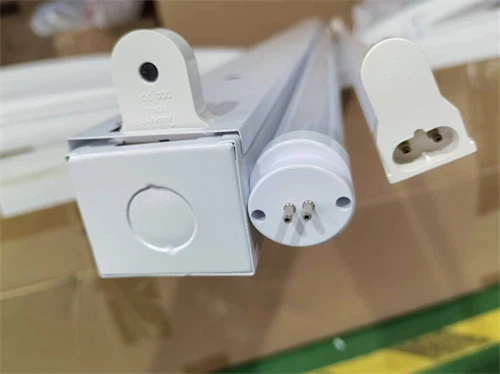

램프 홀더는 선형 튜브 조명(예: 형광등 또는 LED 튜브)을 고정하고 이를 전원에 연결하는 물리적, 전기적 인터페이스입니다. 이는 램프에 대한 안전하고 안정적인 전기 전송을 보장합니다.
주요 차이점: 션트 대 비-션트
핵심적인 차이점은 전류가 램프 핀으로 흐르는 방식을 결정하는 내부 전기 구성에 있습니다.
션트 램프 홀더
내부 구조:션트 램프 홀더에는 -두 개의 금속 접점을 내부적으로 연결하는 전도성 브리지(션트)가 내장되어 있습니다. 이는 단일 전기 경로를 생성합니다.
현재 흐름:홀더 한쪽으로 전원이 공급됩니다. 내부 션트는 전류가 두 접점을 동시에 통과할 수 있도록 하여 한쪽 끝의 램프 핀에 완전한 회로를 제공합니다. 예를 들어, 일부 LED 튜브는 조명 장치의 한쪽 끝에만 전원을 연결하고 다른 쪽 끝은 물리적 지지대 역할만 하여 불이 켜질 수 있는 이유입니다.
주요 특징:내부 연결로 인해 동일한 끝의 각 접점에 별도의 전선이 필요하지 않으므로 배선이 더 간단합니다.
비-전환 램프 홀더
내부 구조:비-분로 램프 홀더에는 완전히 분리된 두 개의 전기 절연 접점이 있습니다. 내부 브리지가 없습니다.
현재 흐름:전원은 별도의 전선을 통해 각 접점에 독립적으로 전달되어야 합니다. 전류는 일반적으로 튜브 한쪽 끝에 있는 핀을 통해 유입되어 램프의 내부 회로를 통해 이동한 다음 반대쪽 끝에 있는 핀을 통해 빠져나가 연속 루프를 형성합니다.
주요 특징:이 제품은 독립적인 전기 경로를 제공하여 직렬 회로 또는 조광기가 있는 시스템과 같은 특정 배선 구성에 더 큰 유연성을 제공합니다.
시각적 식별 및 테스트
때로는 물리적인 차이가 보일 수 있지만 유형을 확인하는 가장 신뢰할 수 있는 방법은 연속성 모드로 설정된 멀티미터를 사용하는 것입니다. 두 접점을 접촉할 때 미터에서 신호음이 울리면 홀더가 션트된 것입니다. 신호음이 울리지 않으면-전환된 홀더가 아니라는 의미입니다.
비교표: 전환 대 비-전환
| 특징/측면 | 션트 | 비-환전 |
|---|---|---|
| 내부 배선 | 터미널은 내부적으로 연결되어 있습니다. | 단자는 전기적으로 절연되어 있습니다. |
| 전류 흐름 | 단일 통합 경로 | 별도의 독립적인 경로 |
| 주요 사용 사례 | 즉시-형광 안정기를 시작합니다. A형 LED 튜브 | 직렬 회로; 안정기{0}}바이패스 LED 튜브(유형 B) |
| LED 호환성 | 유형 A(플러그{0}}앤-플레이) LED에서만 작동 | 유형 B(직접{0}}와이어) LED에 필요 |
| 밸러스트 의존성 | 작동하려면 안정기가 필요합니다. | 안정기 필요 없음(안정기-바이패스 설정에서) |
| 배선 복잡성 | 더 간단하다 | 더 복잡하고 주의 깊은 배선이 필요함 |
| 일반적인 응용 | 오래된 상업용 형광등 설비 | 최신 LED 개조 및 업데이트된 설치 |
전환 및 비전환을 선택하는 경우-
선택은 주로 안정기와 사용되는 램프 유형에 따라 달라집니다.
다음과 같은 경우 SHUNTED 램프 홀더를 선택하십시오.
당신은 사용하고 있습니다즉시 시작 안정기가 있는 형광등-.
설치 중입니다.유형 A(플러그{0}}및-플레이) LED 튜브, 기존 형광등 안정기와 함께 작동하도록 설계되었습니다. 션트 홀더는 이러한 안정기-종속 시스템에 대한 올바른 전기 경로를 제공합니다.
다음과 같은 경우에는 비순환 램프 홀더를 선택하세요.-
당신은B형(밸러스트 바이패스) LED 튜브를 사용한 LED 개조. 이러한 튜브는 튜브의 각 끝 부분에 직접 라인 전압이 필요하며 이는 절연된 접점에서만 가능합니다.
고정 장치는프로그래밍된-시작 또는 급속-시작 밸러스트(오래된 형광 시스템에서 일반적임).
배선 구성은직렬 회로.
응용 프로그램에는 다음이 포함됩니다.밝기 조절이 가능한 조명 시스템별도의 전류 제어가 필요한 경우.
요약
요약하면 결정은 간단합니다.
션트:용도밸러스트-종속시스템(즉시 시작되는-형광등 및 A형 LED)
비-전환:용도밸러스트-우회또는 직접-전선 시스템(B형 LED) 및 독립적인 전기 경로가 필요한 기타 애플리케이션.
확실하지 않은 경우 항상 램프 제조업체의 사양을 참조하거나 자격을 갖춘 조명 전문가에게 조언을 구하여 안전하고 규정에 맞는 설치를 보장하십시오.
