LED 스트립 배선 및 전원 공급 장치에 대한 실용 가이드
배선 및 전원 공급 장치는 LED 스트립 조명의 가장 매력적인 측면은 아니지만 성공적인 설치의 중요한 기반을 형성합니다. 적절한 전기 설정은 최적의 성능뿐만 아니라 장기적인-신뢰성과 안전성도 보장합니다.
이 가이드는 LED 스트립 전원 및 배선의 필수 사항을 명확하고 실행 가능한 용어로 분석합니다.
LED 전원 공급 장치 이해
전원 공급 장치의 역할
LED 스트립은 저{0}}전압 직류(DC) - 일반적으로 12V 또는 24V -에서 작동하는 반면 가정용 콘센트는 고전압 교류(AC)를 제공합니다.- 전원 공급 장치(LED 드라이버 또는 변압기라고도 함)는 230V AC를 LED가 안전하게 사용할 수 있는 안정적인 DC 전압으로 변환하여 이러한 격차를 해소합니다.
LED 스트립을 주 전원에 직접 연결하려고 하면 즉시 파손될 수 있습니다. 전원 공급 장치는 보호 중개자 역할을 하여 LED에 깨끗하고 규제된 전원이 공급되도록 합니다.
올바른 전압 선택
항상 전원 공급 장치 전압을 LED 스트립 요구 사항에 맞추십시오. 24V 스트립과 함께 12V 전원 공급 장치를 사용하면 성능이 저하되고, 24V 공급 장치를 12V 스트립에 연결하면 LED가 영구적으로 손상됩니다.
전원 공급 장치 용량 계산
적절한 전원 공급 장치 크기를 결정하려면:
총 전력량 계산: 미터당 스트립 전력량 × 총 길이
20% 안전 마진 추가: 총 전력량 × 1.2
용량이 같거나 더 큰 전원 공급 장치를 선택하세요.
예:
9.6W/m 스트립 5미터=48W
20% 버퍼 사용 시: 48W × 1.2=57.6W
권장: 60W 전원 공급 장치
전문가 팁:전원 공급 장치 용량을 선택할 때 절상하지 마십시오. 최대 용량의 80% 이하로 작동하면 부품 수명이 연장되고 안전성이 향상됩니다.
효율성 고려사항
고-효율성 전원 공급 장치(85~95% 효율)는 더 적은 열을 발생시키면서 더 많은 전기를 사용 가능한 조명으로 변환합니다. 이를 통해 운영 비용이 절감되고 시스템 수명이 향상됩니다.
배선 기초
와이어 게이지 선택
와이어 두께(AWG - American Wire Gauge로 측정)는 성능에 직접적인 영향을 미칩니다. 와이어가 얇을수록 전기 저항이 높아 거리에 따라 전압 강하가 발생합니다.
일반 지침:
단거리(3m 미만): 18~20AWG
중간 길이(3~8m): 16~18AWG
장거리(8m 이상): 14~16AWG
기억하세요: AWG 숫자가 낮을수록 저항이 더 낮고 와이어가 더 두껍다는 것을 나타냅니다.
배선 구성
시리즈 배선
단일 체인으로 스트립 끝-을-연결합니다.
단거리 작동에 적합(12V의 경우 3m 미만, 24V의 경우 5m 미만)
장기간 실행하면 전압 강하가 커집니다.
단일 실패 지점이 전체 체인에 영향을 미칠 수 있음

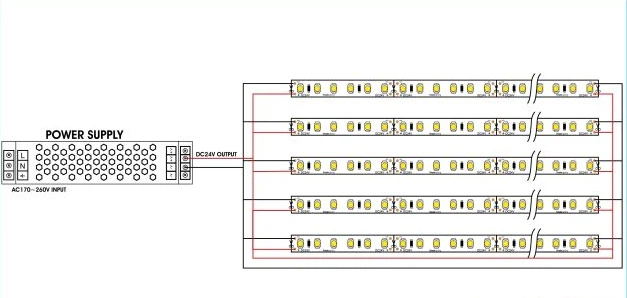

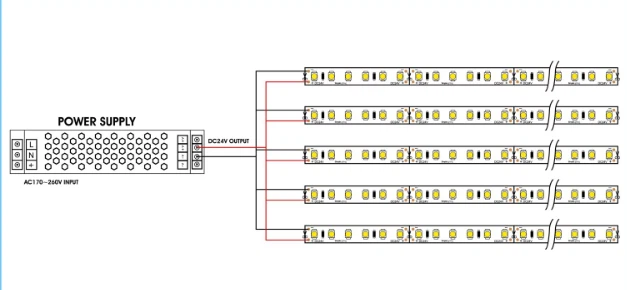

병렬 배선
각 스트립을 전원 공급 장치에 직접 연결
모든 섹션에서 일관된 밝기를 유지합니다.
단일 장애가 다른 스트립에 영향을 미치는 것을 방지합니다.
더 많은 배선이 필요하지만 뛰어난 성능 제공
여러 스트립 연결
최대 권장 실행 길이:
12V 스트립: 3-5미터
24V 스트립: 5-10미터
장기간 설치의 경우:
전원 공급 장치의 병렬 배선을 사용하십시오.
RGB/RGBW 시스템용 신호 증폭기 사용
전압 강하를 최소화하기 위해 양쪽 끝에서 전원 공급
전압 강하 관리
전압 강하는 LED 스트립을 따라 점진적인 조광으로 나타나며, 특히 장기간 실행 시 눈에 띄게 나타납니다. 이는 와이어 및 스트립 회로의 자연적인 전기 저항으로 인해 발생합니다.
예방 전략:
장기간 실행하려면 24V 시스템을 선택하세요.
전원 공급 장치를 설치 지점에 가깝게 배치
적절한 와이어 게이지를 사용하십시오.
병렬 배선 구성 구현
양쪽 끝에서 긴 단일 실행을 지원합니다.
안전 고려사항
저전압에서 작동하더라도 적절한 안전 관행은 여전히 중요합니다.
회로 보호
시스템 전류 소비량보다 약간 높은 정격의 퓨즈 또는 차단기를 설치하십시오.
예: 2.5A 시스템용 3A 퓨즈
부하 관리
20% 전력 버퍼 유지
단일 전원 공급 장치에 여러 스트립을 데이지{0}}체인으로 연결하지 마세요.
연결 보안
절연 커넥터 또는 적절한 납땜 기술을 사용하십시오.
진동이나 움직임으로부터 모든 연결을 보호하세요.
환경 보호
습한 장소에서는 IP{0}}등급 구성요소를 사용하세요.
배선을 열원에서 멀리 두십시오.
습기로부터 실외 연결을 밀봉하세요.
규제 준수
모든 주 전압 작업은 현지 전기 규정을 준수해야 합니다.
주전원 연결에 대해서는 자격을 갖춘 전기 기술자에게 문의하세요.
일반적인 설치 실수
전압 불일치
스트립 및 전원 공급 장치 호환성을 항상 확인하십시오.
소형 전원 공급 장치
안전 여유를 포함한 총 하중 계산
부적절한 연결
견고한 기계적, 전기적 연결 보장
올바른 극성 유지(+ - +, - - -)
과도한 시리즈 길이
제조업체 권장 사항을 초과하는 실행에는 병렬 배선을 사용하십시오.
부적절한 와이어 크기
실행 길이와 현재 부하에 적합한 게이지를 선택하십시오.
주요 시사점
전원 공급 장치 전압을 LED 스트립 요구 사항에 정확하게 일치시킵니다.
총 전력량을 계산하고 안전 마진 20%를 추가합니다.
설치에 적합한 와이어 게이지를 선택하십시오.
다중 스트립 또는 장거리 배선의 경우 병렬 배선을 선호합니다.
적절한 퓨즈 및 회로 보호 구현
습기가 잘 발생하는- 지역에서는 IP{0}}등급 구성요소를 사용하세요.
주전원 전기 작업은 전문가에게 문의하세요.
이러한 지침을 따르면 일관된 성능, 긴 서비스 수명 및 전문가 수준의-품질 결과를 제공하는 LED 조명 설비를 만들 수 있습니다.
참고: 이 정보는 저전압 DC 설치에 대한 일반적인 지침을 제공합니다-. 특정 구성 요소에 대한 제조업체 사양과 규정 준수 요구 사항에 대한 현지 전기 규정을 항상 참조하십시오.
