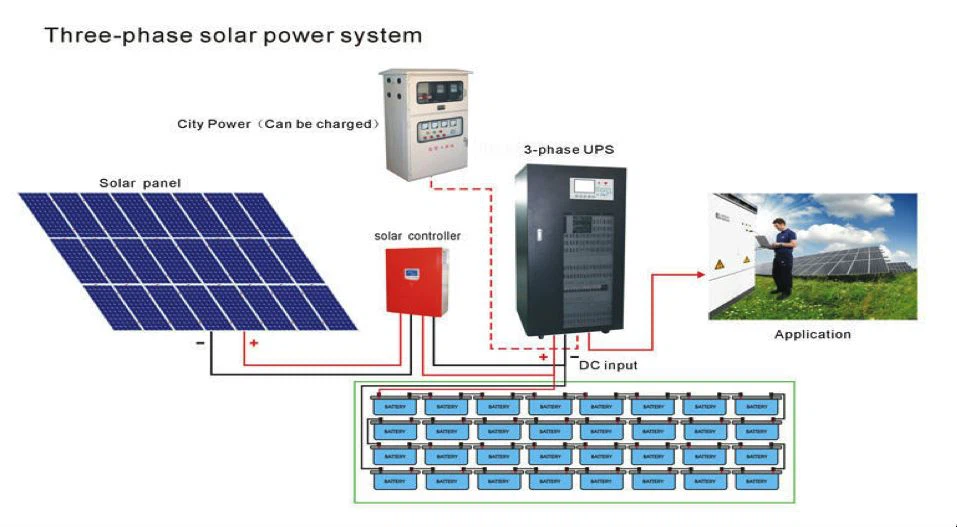

태양광 발전 시스템은 태양광 패널, 충전 컨트롤러, 인버터 및 배터리로 구성됩니다. 태양광 DC 발전 시스템에는 인버터가 포함되어 있지 않습니다. 태양광 발전 시스템이 부하에 충분한 전력을 공급할 수 있도록 하려면 전기 제품의 전력에 따라 다양한 구성 요소를 합리적으로 선택해야 합니다. 태양광 발전 시스템의 설계는 다음 요소를 고려해야 합니다.
Q1. 태양광 발전 시스템은 어디에 사용됩니까? 지역의 일사량 상황은 어떻습니까?
Q2. 시스템의 부하 전력은 얼마입니까?
Q3. 시스템의 출력 전압은 DC 또는 AC입니까?
Q4. 시스템이 매일 몇 시간 동안 작동해야 합니까?
Q5. 햇빛이 없는 우천 시 시스템이 지속적으로 전원을 공급해야 하는 날은 며칠입니까?
100W의 출력 전력을 (부하) 1일 6시간 동안 예를 들어 계산 방법을 소개하겠습니다.
1. 먼저 하루에 소비되는 전력량(인버터 손실 포함)을 계산합니다.
인버터의 변환 효율이 90%인 경우 출력 전력이 100W일 때 실제 필요한 출력 전력은 100W/90%=111W이어야 합니다. 하루에 6시간 사용하는 경우 소비 전력은 111W*6시간{8}Wh 또는 0.666킬로와트{11}시간의 전력입니다.
2. 태양 전지판 계산:
5시간의 효과적인 일일 일조 시간을 기준으로 계산하고 충전 효율과 충전 과정에서의 손실을 고려하면 태양 전지판의 출력은 666Wh÷5h÷70%=190W여야 합니다. 그 중 70%는 충전 과정에서 태양광 패널이 사용하는 실제 전력입니다.
3.
180와트 모듈의 일일 발전량
180×0.7×5=567WH=0.63도
1MW 일일 발전량=1000000×0.7×5=3500,000=3500도
예 2: 10w 램프 설치, 하루 6시간 조명, 연속 3일 비오는 날, 태양 전지판 wp는 어떻게 계산합니까? 그리고 12V 배터리 아?
일일 소비 전력: 10W X 6H=60WH,
태양 전지판 계산:
설치 장소의 평균 최고 일조 시간이 4시간이라고 가정합니다.
그런 다음: 60WH/4시간,=15WP 태양광 패널.
그런 다음 충전 및 방전 손실과 태양 전지판의 일일 보충량을 계산합니다.
15WP/0.6= 25WP,
즉, 25W 태양광 패널이면 충분합니다.
그런 다음 배터리를 계산합니다.
60WH/12V=5아.
매일 12V5AH의 전기를 사용하십시오.
3일은 12V15AH입니다.
배터리 구성은 일일 소비 전력이 20%를 초과하지 않거나 연속적인 우천 시 소비 전력이 50%를 초과하지 않도록 설계되어야 합니다. 가장 긴 배터리 수명 요구 사항을 달성하기 위해.
이러한 방식으로 우리는 이 시스템의 배터리가 26AH-30AH에 충분하다는 결론을 내립니다.
예 3: 12V45A 배터리를 6시간 동안 채우려면 몇 와트의 태양 전지 패널이 필요합니까?
12V45A 배터리는 648와트-시간(?) 6시간 안에 완전히 충전되면 태양 전지판은 이론적으로 108와트만 있으면 되지만 실제 태양 전지판은 여러 요인의 영향을 받습니다. 태양광 컨트롤러의 일조 강도, 온도 및 전체 효율과 같은. 배터리의 전체 효율은 0.8로 계산됩니다. 135{9}와트 태양 전지 모듈을 선택해야 합니다. 참고로 납축전지의 가장 좋은 충전전류는 4.5A인 배터리 용량전류의 1/10이다. 과도한 충전 전류는 배터리 플레이트의 속도를 높입니다. 황화는 배터리 수명에 영향을 미칩니다.
가장 간단한 계산 방법:
배터리: 12V×45A=540WH
태양광 패널 전력 {{0}}/6/0.8(손실)=112.5W
예 4: 20와트(36개) 태양 전지판 2개로 12볼트 17암페어 배터리를 충전하는 데 몇 시간이 걸립니까? 이 두 개의 태양 전지 패널로 일반 12v4AH 배터리를 충전하는 데 몇 시간이 걸립니까?
1.20W 태양 전지판의 작동 전압은 일반적으로 17.2V이고 전류는 1.15A입니다. 보드의 품질이 좋은 경우 측정된 전류는 일반적으로 1.1A입니다(테스트했습니다).
2. 말씀하신 6시간의 빛을 정오부터 오후까지라고 가정하면 최대 4시간의 발전량을 계산할 수 있습니다. 낮
3. 이런 식으로 17AH 배터리는 2일 만에 완전히 충전할 수 있습니다. 4AH 배터리는 2시간 만에 거의 동일합니다.
또는 태양 전지판의 총 w는 20에 5=25W를 더한 값입니다.
배터리의 총 w 수는 12v*17A=204w입니다.
정규직은 204/25=8시간입니다.
4A 배터리:
4A *12=48w
48w /25w=1.92시간
또는 일조량과 배터리 용량 간의 부정확한 관계로 인해 보험 계리 계산이 불필요하고 번거롭습니다. 추정,
태양 전지 전류: 20/12=1.7A
충전 시간 1: 17/1.7*1.5 충전 상수=15시간,
충전 시간 2: 4/1.7*1.5 충전 상수=3.5시간,
실제로 두 개의 배터리와 두 개의 태양 전지판을 병렬로 충전할 수 있습니다. 마찬가지입니다.
충전 시간 3: (17AH + 4AH)/(1.7*2 블록)*1.5 충전 일정{8}} 시간,
당신이 있는 곳의 햇빛이 좋으면 거의 이틀 동안 지속됩니다.
충전시 주의할 점은 없습니다. 멀티미터가 있는 경우 충전 중에는 항상 배터리 양단의 전압을 측정하고 14V를 초과하지 않도록 합니다. 방전시 10.5V 이하가 되지 않도록 주의하십시오. 과충전과 과방전은 모두 배터리 수명에 영향을 미칩니다.
예 5 2일 연속 우천을 가정했을 때, 부하 전력은 40W이고 조명 시간은 하루 8시간입니다. 위의 조명 시간을 달성하려면 몇 와트의 태양 전지판과 몇 와트의 배터리가 필요합니까?
가장 간단한 알고리즘은 쿼드러플입니다.
즉, 부하 전력 * 4배, 160W 태양광 패널이 필요합니다.
좀 더 정확하게 알고 싶다면 다음과 같습니다.
부하 전력은 40W입니다.
40W * 8시간 / 한도 *=320WH / 12V(배터리 전압) == 27AH.
매일 12V27AH의 전기를 사용하고,
배터리는 매일 방전 용량의 30% 이내로 유지하는 것이 가장 좋습니다. 따라서 쉽게 90AH12V가 될 수 있는 배터리가 필요합니다. 이 경우 90AH 배터리는 구입하기 어려운 태양 전지이기 때문에 100AH만 선택할 수 있습니다. 40W*8시간=320WH.
320WH는 회로 및 축전 과정에서 손실의 20%를 제거하며 실제 일일 수요는 400WH입니다.
표준 일조 시간에 따라 시간이 1일 4시간인 경우 계산은 다음과 같습니다.
400WH/4시간=100W.
예 6 부하 2 50w 부하 입력 전압 24v 3 연속 비오는 날, 하루 8 시간 작동
필요한 시스템 태양 전지판 및 배터리 계산 요청
1. 태양광 패널 2*50W*8H/0.6/4H=340W(총 전력 소비/시스템 활용 계수/유효 일조 시간)
2. 배터리 2*50/24*8*(3 + 1)/0.7=200AH(총 전류 * 자체-유지 시간/마진 계수)
(태양광 패널 전력{{0}}부하 전력*작업 시간/손실 0.6/평균 유효 조명)
(배터리 용량=부하 전력 * 작동 시간 * 지속적인 우천 / 배터리 전압 / 충방전 계수)
일사량으로 계산
연간 발전량(EP)=PAS * HA * K * 365(일)
PAS: 태양 전지 스트링 용량
HA: 설치 위치 및 설치 조건의 누적 일사량(kWh/m2 *일)
K: 합 설계 계수({{0}}.65-0.8≒0.7도)
시스템 활용도에 따라 계산
연간 발전량=태양전지 어레이 템플릿의 발전량 * 시스템 가동률 * 8760(시간)
시스템 활용률 {{0}}.1-0.15≒0.12도
1년의 총 시간=24(시간) * 365(일)=8760시간.
가정용 전기는 태양광 발전으로 대체될 수 있으며, 이는 오늘날 환경 보호가 대중화될 때 유행이 될 것입니다. 가정에서 사용하는 전기량, 지리적 위치 및 기타 정보를 기반으로 최적의 솔루션을 추천할 수 있습니다.
태양광 발전 시스템은 안전, 환경 보호 및{0}공해가 없는 장점이 있지만 비용이 상당히 높기 때문에 일반적으로 조명용으로만 사용하는 것이 좋습니다.
대략적인 비용 계산에 대해 다음과 같은 간단한 방법에 따라 계산하여 태양광 발전 규모를 정렬하는 방법을 볼 수 있습니다.
1. 총 일일 전력 소비량을 계산합니다. 평균 가정 전력 소비량은 하루에 5도에서 10도 사이여야 합니다. 월 전기요금 총액을 단가로 나눈 다음 일수로 나눌 수 있습니다.
2. 5000W(하루에 5킬로와트{3}}시간의 전기를 사용한다고 가정)/5시간(지역에 따라 다른 하루 평균 유효 조명 시간)을 적용하면 됩니다. )/0.7(태양광 패널의 실제 효율)/0.9(다양한 손실)=1600W, 5%의 마진을 추가하면 거의 1700W입니다.
3. 위의 숫자는 시스템의 힘입니다. 현재 시스템의 평균 단가가 60 위안/W(모든 자재 및 설치 포함)인 경우에도 총 투자 금액은 17{10}}0X60=102입니다.{{4} }, 100개 이상,000. 현재 대부분의 지역 전기 요금은 0.6위안, 102{12}}/0.{11}},000kWh, 하루 5kWh로 계산되며 90년 동안 사용할 수 있습니다.
4. 위와 같은 관점에서 가정의 전력을 태양광에만 의존하는 것은 기본적으로 비현실적이다. 외국은 국가 보조금으로 인해 매우 잘 발전하고 있습니다. 태양광발전이 국민의 가정에 진정으로 들어올 수 있도록 보조금을 지급하고 비용을 대폭 줄여야 합니다.
발전 시스템은 태양 전지판, 배터리, 컨트롤러 및 인버터로 구성될 수 있습니다. 낮에 햇빛이 있으면 컨트롤러가 있는 배터리 보드를 사용하여 배터리를 충전하고 밤에는 배터리를 사용하여 전기 제품에 전원을 공급할 수 있습니다.
이 경우 80W 배터리 보드, 12V20AH 배터리(현지 구매), 12V5A 컨트롤러 및 300W 인버터 사용을 권장합니다. 완전 충전 시 20W 램프 4개로 5시간 이상 사용할 수 있어 대부분의 사람들에게 충분합니다. 충분하지 않으면 하나 이상의 패널을 추가할 수 있습니다.
이러한 종류의 소규모 시스템은 산림 지역, 산악 지역 또는 현장 작업(양봉)과 같은 전력 부족 또는 저전력 지역에 매우 적합합니다. 비용이 많이 들지 않고 휴대가 간편합니다. 시스템은 필요에 따라 조정할 수 있으며 일일 전력 소비를 완전히 충족시킬 수 있습니다.
