조명 빔 각도의 해석 및 분석
1 빔 각도(빔 각도)란 무엇입니까?

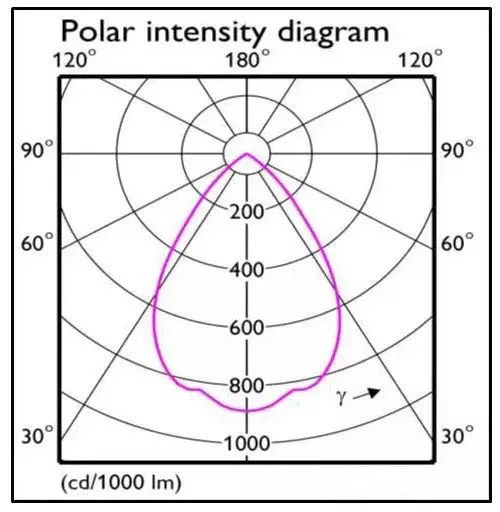

JGJ/T 119-2008의 정의에 따르면 빔 각도는 주어진 평면에서 극좌표로 표현된 광도 곡선의 두 벡터 직경 사이의 각도입니다. 이 벡터 직경의 광도 값은 일반적으로 최대 광도의 10% 또는 50%와 같습니다. 그림과 같이 최대 광도가 50%일 때 끼인각은 2x34°입니다.
빔 각도는 일반적으로 등기구용이지만 반사 광원에도 사용할 수 있지만 이 표준에서는 어떤 경우에 10%를 사용하고 어떤 경우에 50%를 사용해야 하는지 명확하지 않습니다.

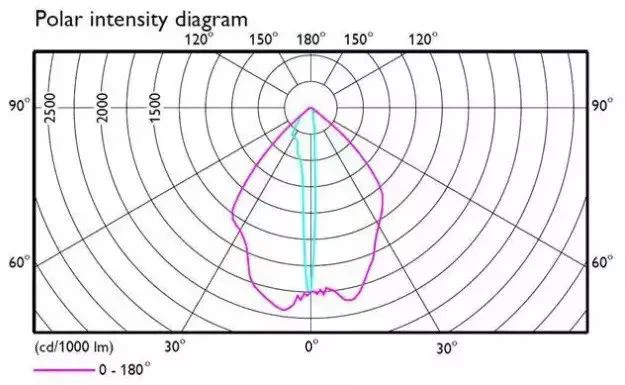

실제 적용에서 CIE(International Commission on Illumination)는 빔 각도를 최대 광도의 50%로 권장합니다. IES(North American Society of Illumination Engineering)에서는 빔 각도를 최대 광도의 10%로 권장합니다. 완전 대칭이 아닌 등기구의 경우, 예를 들어 C=0°(및) γ=0°의 단면에서 최대 강도의 10% 광도를 갖는 빔의 각도는 다음과 같이 다를 수 있습니다. 즉, 수평 및 수직 방향에서 등기구의 각도 빔 각도가 다를 수 있습니다.
램프의 빔 각도는 조명된 벽의 스폿 크기와 밝기를 반영합니다. 각도가 다른 반사경에 동일한 광원을 사용하면 빔 각도가 클수록 중심광 강도가 작아지고 스폿이 커집니다. 간접 조명에 적용할 때도 원리는 동일합니다. 빔 각도가 작을수록 주변광 강도가 작아지고 산란 효과가 나빠집니다. 또한 램프의 빔 각도는 광원과 갓의 상대적 위치에 영향을 받습니다.
또한, 광도가 피크 광도의 1/2인 방향에 포함된 각도를 빔 각도로 정의할 때 일반적으로 좁은 빔의 빔 각도는 20° 미만입니다. 중간 빔의 빔 각도는 20° ~ 40°이고 빔 각도는 넓습니다. 빔의 빔 각도는 40°보다 클 것입니다.
2 빔 각도의 적용
실제 적용에서 다른 빔 각도는 다른 적용을 합니다. 예를 들어 좁은 빔은 높은 키 조도 계수를 생성하기 쉽고 강한 명암 대비가 강한 시각적 효과를 제공하여 처음에는 사람들의 눈을 사로잡을 수 있지만 대비가 너무 높습니다. 관찰자가 명확하게 볼 수 없게 만듭니다. 조명 대상의 세부 사항과 광점이 너무 작으면 조명 대상이 완전히 조명되지 않습니다. 아래 그림의 K1, K2, K3, K4 램프의 경우 빔 각도가 다르며 화면의 조명 효과도 크게 다릅니다. 물론 실제 사용하는 램프의 거리, 방향, 주변 밝기 등의 요소도 고려해야 합니다.

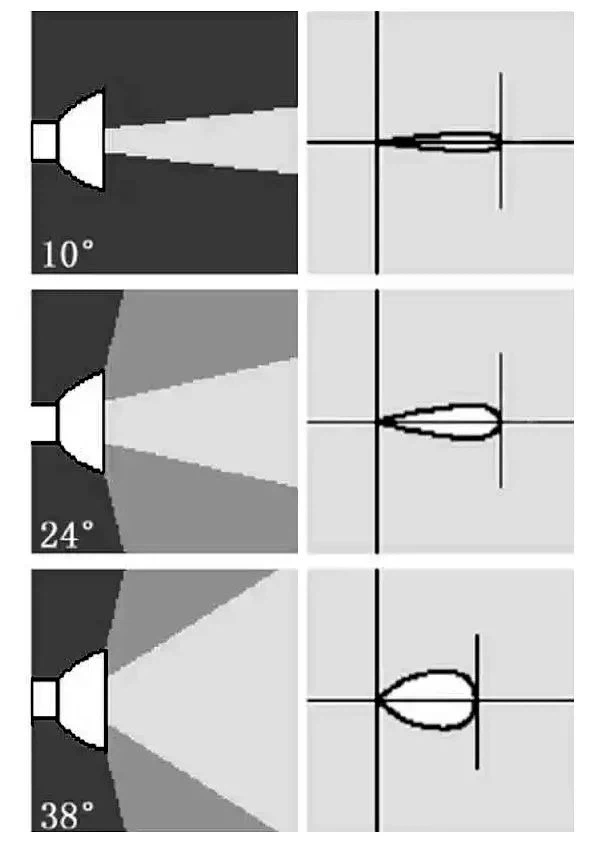

일반적인 빔 각도는 10°, 24° 및 38°입니다.' 세 가지 빔 각도의 배광 곡선의 개략도를 살펴보겠습니다.
우리는 10°각도의 램프 컵이 작은 조명 범위를 갖는 반면 중앙 조명 강도가 가장 크므로 조명된 표면에 강한 대비를 형성할 수 있음을 알 수 있습니다. 38°각도 램프 컵은 조명 범위가 크지만 중앙 조명 강도는 조명된 표면에서 가장 작습니다. 결과 반점이 더 부드럽습니다. 24° 각도 효과는 10°와 38° 사이입니다.
즉, 동일한 파워를 가진 램프 컵의 경우 빔 각도가 클수록 중심광 강도는 작아지고 광점은 부드러워집니다. 반대로, 빔 각도가 작을수록 중심 광도가 커지고 광점이 더 단단해집니다.
실제 적용에서 다양한 빔 각도는 고유한 용도가 있습니다. 위의 그림에서 3개의 다른 빔 각도는 조각상에 3개의 다른 효과를 생성합니다.
10° 각도는 강한 명암 대비로 강력한 시각적 효과를 제공하여 처음으로 사람들의 눈을 사로잡을 수 있지만 우리는 다음을 발견했습니다. 강한 명암 대비 아래에서는 석고상의 세부 사항을 명확하게 참조하십시오. , 그리고 빔 각도가 너무 작아서 동상이 완전히 조명되지 않습니다.
24°의 빔 각도는 10°의 빔 각도보다 훨씬 좋습니다. 석고의 질감과 동상의 모양을 잘 나타낼 수 있으며 시각적 효과도 좋습니다.
38° 조명 조각상은 부드럽고 섬세한 효과를 주어 조각상의 디테일을 관찰하기 쉽습니다. 다만 빔 각도가 너무 커서 배경과 조각상이 뒤섞여 눈길을 끌기 어렵다.
이것은 동일한 배율과 동일한 투사 위치에서 서로 다른 빔 각도를 비교한 것입니다. 실제 적용에서 우리는 투사 거리, 방향, 환경 밝기 및 기타 매개변수를 종합적으로 고려하고 필요에 따라 다른 램프 컵을 선택해야 합니다.
주변 환경의 조도가 높을 경우 주변 조명이 동상에 조사되지 않는 영역을 보충할 수 있고 10°의 빔 각도가 강한 대비를 만들기 때문에 10°의 빔 각도가 필요할 수 있습니다. 동상에. 좋은 시각적 효과.
설치 거리가 비교적 짧은 경우 38°를 선택해야 합니다. 거리가 짧을수록 조명 범위도 작아지고 조도도 높아집니다. 마찬가지로 투사 거리가 길어지면 빔 각도 10°를 선택해야 합니다.
