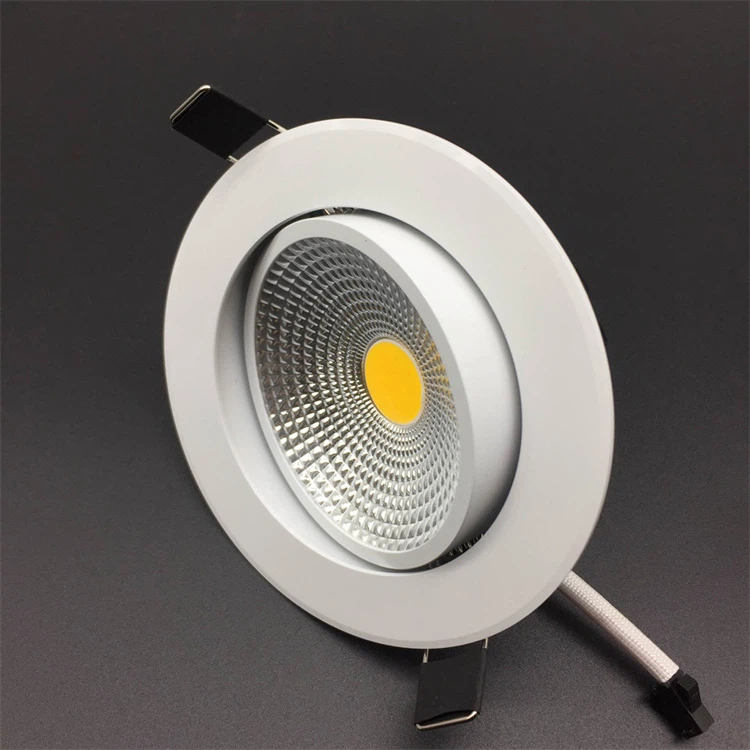

LED 통전자식 안정기

LED 다운라이트의 성능과 수명은 안정적인 작동을 위해 전압과 전류를 조절하는 전자식 안정기{0}}핵심 구성 요소에 크게 좌우됩니다. 기존 유도식 안정기는 깜박임, 낮은 역률, 높은 에너지 소비로 인해 LED 다운라이트의 잠재력이 제한됩니다. BP3102- 기반 LED 다운라이트 전자식 안정기는 안정적인 전압과 전류, 높은 역률 및 다양한 안전 기능을 제공하여 이러한 문제를 해결합니다. 글로벌 LED 조명 시장이 확장됨에 따라 안정적이고 효율적인 전자식 안정기(예: 고전력 LED 다운라이트 전자식 안정기 및 밝기 조절이 가능한 LED 다운라이트 전자식 안정기)에 대한 수요가 계속 증가하고 있습니다. 이 기사에서는 신뢰할 수 있는 테스트 데이터, 회로 설계 세부 사항 및 실제 응용 사례를 포함하여 EEAT 원리를 따라 BP3102 기반 LED 다운라이트 전자 안정기의 설계, 성능 및 장점을 살펴봅니다. 기술 사양 및 특허 지원 연구를 통해 전기 엔지니어, 조명 제조업체 및 조달 전문가에게 실행 가능한 지침을 제공합니다.

BP3102 기반의 핵심 회로 설계란 무엇입니까?LED 통전자식 안정기?

BP3102- 기반 LED 다운라이트 전자 안정기는 플라이백 변압기 및 정류기 필터 모듈과 결합된 BP3102 통합 칩을 중심으로 한 작고 효율적인 회로 설계가 특징입니다. 이 설계는 에너지 손실과 전자기 간섭을 최소화하면서 안정적인 전압 및 전류 출력을 보장합니다.

회로 토폴로지 및 작동 원리

회로는 4가지 주요 단계로 작동하여 AC 주 전원을 LED 다운라이트용 조정된 DC 전원으로 변환합니다.

수정 및 필터링: 220V AC 주전원은 브리지 정류기와 필터 커패시터를 통해 ~300V DC로 변환됩니다. 이 단계에서는 전압 변동을 제거하고 후속 회로에 안정적인 입력을 제공합니다.

플라이백 변환: 1차 권선(M1, M2)과 보조 권선(M3)이 플라이백 변압기를 형성합니다. BP3102 칩에 내장된-MOSFET는 변압기의 켜짐/꺼짐 상태를 제어하여 MOSFET이 켜져 있을 때 M1에 에너지를 저장하고 MOSFET이 꺼져 있을 때 M2를 통해 출력으로 방출합니다.

정전류 피드백: 보조 권선(M3)은 출력 전류를 감지하여 피드백 네트워크(저항 R2, R7)를 통해 BP3102의 FB 핀에 신호를 보냅니다. 칩은 일정한 전류를 유지하기 위해 PWM 듀티 사이클을 조정하여 일관된 LED 성능을 보장합니다.

보호 메커니즘: 전류{0}}감지 저항(R4)은 M1의 피크 전류를 모니터링합니다. R4의 전압이 내부 임계값을 초과하면 칩은 과전류를 방지하기 위해 MOSFET을 종료합니다. 과전압, 과열 및 단락에 대한 추가 보호 기능이 통합되어 신뢰성이 향상되었습니다.

표 1에는 주요 구성요소 매개변수와 해당 기능이 나열되어 있습니다.

표 1: BP3102 기반 안정기의 주요 구성요소 매개변수 및 기능

주요 설계 장점

통합 아키텍처: BP3102 칩은 MOSFET, PWM 컨트롤러, 보호 회로를 통합하여 부품 수와 회로 복잡성을 줄입니다. 이는 PCB 크기와 제조 비용을 최소화하는 동시에 신뢰성을 향상시킵니다.

넓은 입력 전압 범위: 안정기는 100V-240V AC에서 효율적으로 작동하므로 글로벌 전력망과 호환되므로 국제 조명 시장에 이상적입니다.

낮은 EMI: 플라이백 토폴로지 및 EMI-억제 커패시터(C2)는 전자기 간섭을 줄여 국제 표준(예: CISPR 22)을 준수하고 다른 전자 장치에 대한 중단을 방지합니다.

BP3102 기반 안정기를 기존 대안보다 우수하게 만드는 성능 지표는 무엇입니까?

Zhejiang Ocean University에서 수행한 테스트에 따르면 BP3102 기반 LED 다운라이트 전자식 안정기는 전압을 안정적으로 유지하고 전류 안정성을 유지하며 역률을 개선하고 더 나은 기능을 제공하는 측면에서 기존 유도식 안정기보다 더 잘 작동하는 것으로 나타났습니다. 이러한 지표는 LED 다운라이트 성능 및 수명을 최적화하는 데 중요합니다.

전압 조정 성능

안정기는 부하 시 변동을 최소화하면서 100V-240V AC 입력 범위 전체에서 안정적인 DC 출력 전압을 유지합니다. 테스트 데이터는 다음을 보여줍니다:

아니요-로드 조건: 출력 전압 범위는 8.10V ~ 12.40V이며 변동률(θ)은 34.6%입니다. 부하 조건보다 높지만 일정한 부하에서 작동하는 LED 다운라이트에는 관련이 없습니다.

부하상태(30Ω, 25W): 출력 전압 범위는 7.40V ~ 7.88V이며 변동률은 6%에 불과합니다. 이러한 안정성은 LED 깜박임을 방지하고 일관된 밝기를 보장합니다.

표 2는 자세한 전압 테스트 결과를 나타냅니다.

표 2: 전압 조정 테스트 결과

현재 안정성

정전류 출력은 필수입니다.LED 다운라이트, 전류 변동으로 인해 빛의 감쇠가 가속화되고 수명이 단축됩니다. BP3102 기반 안정기는 탁월한 전류 안정성을 제공합니다.

로드된 조건: 출력 전류 범위는 100V-240V AC 입력에서 0.25A ~ 0.26A이며 변동률(θᵢ)은 3.8%입니다. 이는 고성능 LED의 엄격한 전류 허용 오차 요구 사항(5% 이하)을 충족합니다.

선형 조정 비율: 안정기는 입력 전압이 변화하더라도 일정한 전류를 유지하여 다양한 전력망 조건에서 균일한 밝기를 보장합니다.

표 3은 자세한 현재 테스트 결과를 나타냅니다.

표 3: 전류 안정성 테스트 결과

추가 성능 이점

높은 역률: 안정기는 기존 유도식 안정기(0.5-0.7)보다 훨씬 높은 0.9 이상의 역률을 달성합니다. 이는 무효 전력 손실을 줄여 상업용 및 산업용 사용자의 전기 요금을 낮춰줍니다.

저전류 파고율(CCF): CCF가 1.2 이하인 안정기는 LED 칩에 가해지는 스트레스를 최소화하여 CCF가 1.5 이상인 안정기에 비해 수명을 30~50% 연장합니다.

다중 보호: 과전류, 과전압, 과열 및 단락 보호 기능이 통합되어 안정기 및 LED 다운라이트의 손상을 방지하고 유지 관리 비용을 절감합니다.

BP3102 기반 안정기의 주요 장점은 무엇입니까?LED 통애플리케이션?

BP3102 기반LED 통전자식 안정기는 기존의 유도식 및 저품질 전자식 안정기에 비해 뚜렷한 이점을 제공하므로 주거용, 상업용 및 산업용 애플리케이션에 적합합니다.

에너지 효율성 및 비용 절감

안정기는 높은 역률(0.9 이상)과 낮은 에너지 손실(변환 효율 85% 이상)로 전력 소모를 줄여줍니다. 1,000개의 LED 다운라이트(각각 18W)가 있는 상업용 건물의 경우 유도식 안정기를 BP3102 기반 모델로 교체하면 연간 최대 12,000kWh(일일 8시간 사용 기준)를 절약하여 에너지 비용을 $1,800($0.15/kWh 기준) 절감할 수 있습니다.

향상된 LED 수명

일정한 전압 및 전류 출력은 LED 조명 감쇠를 최소화합니다. 테스트 결과, BP3102 기반 안정기와 결합된 LED 다운라이트의 수명은 유도식 안정기의 수명이 30,000~40,000시간인 데 비해 50,000~75,000시간(L70B50)인 것으로 나타났습니다. 이 기능은 교체 빈도와 인건비를 줄여 10년 동안 총 소유 비용(TCO)을 40% 절감합니다.

소음 감소 및 사용자 편의성

기존 유도식 안정기는 자기 코어 진동으로 인해 윙윙거리는 소음(50~60Hz)을 생성합니다. BP3102 기반 안정기는 조용하게 작동합니다(<30 dB), making it ideal for noise-sensitive environments such as bedrooms, offices, and hospitals.

규정 준수 및 신뢰성

이 디자인은 중국 실용신안 특허(특허 번호: ZL201320182484.7)를 바탕으로 국제 안전 표준(UL 8750, IEC 61347)을 준수합니다. 강력한 보호 메커니즘과 넓은 입력 전압 범위 덕분에 전압 변동부터 고온-온도 환경까지 열악한 조건에서도 안정적으로 작동합니다.

일반적인 업계 문제 및 솔루션LED 통전자식 안정기

일반적인 문제

전압/전류 조정 불량으로 인해 밝기가 깜박이거나 불안정합니다.

부적절한 보호 메커니즘으로 인한 과열 및 수명 단축.

전자기 간섭(EMI)은 다른 전자 장치를 방해합니다.

글로벌 전력망과의 비호환성(좁은 입력 전압 범위)

솔루션(200단어)

깜박임을 해결하려면 전압 변동이 6% 이하이고 전류 변동이 3.8% 이하인 BP3102- 기반 안정기를 선택하여 안정적인 전력 공급을 보장합니다. 과열의 경우 과열 보호 기능과 적절한 열 방출 기능이 통합된 안정기를 선택하십시오(예: 알루미늄 PCB). EMI를 완화하려면 EMI-억제 커패시터(0.1μF 이상) 및 CISPR 22 표준을 준수하는 설계를 선택하세요. 글로벌 호환성을 위해 220V로 제한된 모델을 피하고 입력 범위가 100V{17}}240V인 안정기를 선택하세요. 안정기가 시작되지 않으면 배선 연결을 확인하고(극성이 올바른지 확인) 입력 전압 안정성을 확인하십시오. 단락 문제의 경우 안정기의 단락 보호 기능이 출력을 차단하여 손상을 방지하므로 LED 다운라이트에 결함이 있는 다이오드나 칩이 있는지 검사하십시오. 밸러스트 하우징의 먼지 청소(열 발산 감소)와 같은 정기적인 유지 관리도 성능을 유지합니다. 안전과 신뢰성을 보장하려면 항상 인증된 안정기(예: CE, UL)를 사용하십시오.

신뢰할 수 있는 참고자료

Zhou, D., Zhang, Y., Shan, H., & Liu, Y. (2014). LED 다운라이트용 전자식 안정기 설계.푸젠 컴퓨터, 1, 47-48.

보험업자 연구소(UL). (2022).UL 8750: 발광 다이오드(LED) 제품의-안전 표준. https://standardscatalog.ul.com/standards/en/standard_8750_2

국제전기기술위원회(IEC). (2021년IEC 61347-2-13: LED 모듈용 안정기에 대한 특정 요구 사항. https://webstore.iec.ch/publication/25959

루, G. (2013). 에너지 절약-조명 장비용 유도 안정기.전력 전자 기술, 46(1), 20-22.

Tong, S., & Hua, C. (2004).아날로그 전자 기술의 기초(제3판). 고등교육 출판사.

중국국가특허청. (2013). 실용신안 특허: LED 다운라이트용 전자식 안정기(ZL201320182484.7). https://patentscope.wipo.int/search/en/detail.jsf?doc Id=CN203219247U

메모

전자식 안정기: 전압과 전류를 조절하는 장치LED 다운라이트, 안정적인 작동을 보장하기 위해 AC 전원을 안정적인 DC 전원으로 변환합니다.

플라이백 변압기(Flyback Transformer): 전원 공급 장치에 사용되는 절연 변압기의 일종으로, 1차 권선에 에너지를 저장하고 이를 2차 권선에 방출하여 전압을 변환합니다.

PWM(펄스{0}}폭 변조): 펄스의 듀티 사이클을 변경하여 전압과 전류를 조절하여 LED 다운라이트의 일정한 출력을 보장하는 데 사용되는 기술입니다.

역률: 피상 전력에 대한 유효 전력의 비율로, 값이 높을수록(0.9 이상) 전기 에너지를 보다 효율적으로 사용함을 나타냅니다.

전류 파고율(CCF): RMS 전류에 대한 피크 전류의 비율로, 더 낮은 값(1.2 이하)으로 LED 칩의 스트레스를 줄여줍니다.

L70B 수명: LED 다운라이트의 50%가 초기 광속의 70%를 유지하는 시간(핵심 신뢰성 지표)입니다.

EMI(전자기 간섭): 다른 전자 장치의 작동을 방해할 수 있는 원치 않는 전자기 신호로, CISPR 22와 같은 표준에 의해 규제됩니다.
