소형 전원 LED 다운라이트: MT7930-기반 드라이버 설계, 열 방출 및 성능 최적화 - 지식

소전력 LED 다운라이트는 에너지 효율성, 컴팩트한 크기, 긴 수명으로 인해 주거용, 사무실 및 상업용 조명의 필수 요소로 자리 잡았습니다. 전 세계적으로 백열등의-단계적 폐지로 인해 안정적인 소형 전력에 대한 수요가 증가하고 있습니다.LED 통솔루션(예: 조광 가능 소형 전원 LED 다운라이트 및 고-PF 소형 전원 LED 다운라이트)이 계속해서 증가하고 있습니다. 이 기사에서는 권위 있는 테스트 데이터, 기술 사양 및 업계 모범 사례를 통합하여 EEAT 원칙을 준수하는 MT7930 드라이버 칩을 활용하는 12W 소형 전원 LED 다운라이트 설계에 중점을 둡니다. 드라이버 회로 구성, 방열 솔루션, 전자기 호환성(EMC) 준수 등 핵심 설계 요소를 살펴보고 조명 엔지니어, 제조업체 및 조달 전문가에게 실용적인 조언을 제공합니다.

드라이버 회로는 소형 전원 LED 다운라이트의 주요 부분이며, MT7930 AC{1}}DC 통합 칩은 사용이 간편하고 전력 효율성이 향상되었으며 더 나은 성능과 신뢰성에 필수적인 안전 기능이 내장된-것이 특징입니다.

MT7930은 내장형 MOSFET과 여러 보호 회로가 포함된 단일-스테이지 PFC LED 드라이버 칩으로, 특히 소규모 전력 사용(최대 50W)을 위해 제작되었습니다. 주요 장점은 다음과 같습니다

단순화된 회로: 외부 부품을 최소화하여 PCB 크기와 제조 비용을 줄여 소형 소형-전력 LED 다운라이트 인클로저에 이상적입니다.

높은 PFC 성능: 내장된-PFC 회로는 전류가 전압을 따르는 방식으로 작동하여 0.9 이상의 역률(PF)을 달성합니다.

정밀한 정전류 제어: 일관된 LED 밝기와 수명에 중요한 정확한 출력 전류 조절이 가능합니다.

포괄적인 보호: 과전압, 과전류, 단락-회로 및 UVLO(저전압 차단) 보호 기능을 통합하여 시스템 안정성을 향상합니다.

칩의 8핀 패키지에는 표 1에 자세히 설명된 대로 게이트 드라이브(DRV), 전류 감지(CS), 피드백(DSEN) 및 소프트 스타트(STP)를 위한 기능 핀이 포함되어 있습니다.

핀번호	핀 이름	기능	주요 설계 요구 사항
1	DRV	MOSFET 게이트 드라이버	내부 MOSFET에 구동 신호 제공
2	접지	지면	모든 전기 신호에 대한 참조
3	TM	테스트 핀	공장 테스트용으로 예약되어 있습니다. 응용 프로그램에 떠 있는 상태로 남아 있음
4	COMP	오류 증폭기 출력	주파수 보상을 위해 커패시터를 GND에 연결합니다.
5	STP	소프트 스타트	돌입 전류를 방지하기 위해 소프트 스타트 시간을 제어합니다.
6	DSEN	피드백 전압 입력	출력을 조절하기 위해 보조 권선 피드백을 수신합니다.
7	VDD	전원공급장치	작동 전압 범위: 12V-16V
8	CS	전류 감지	외부 저항기를 통해 출력 전류를 조정합니다. 임계 전압=2.2V

표 1: MT7930 핀 구성 및 기능

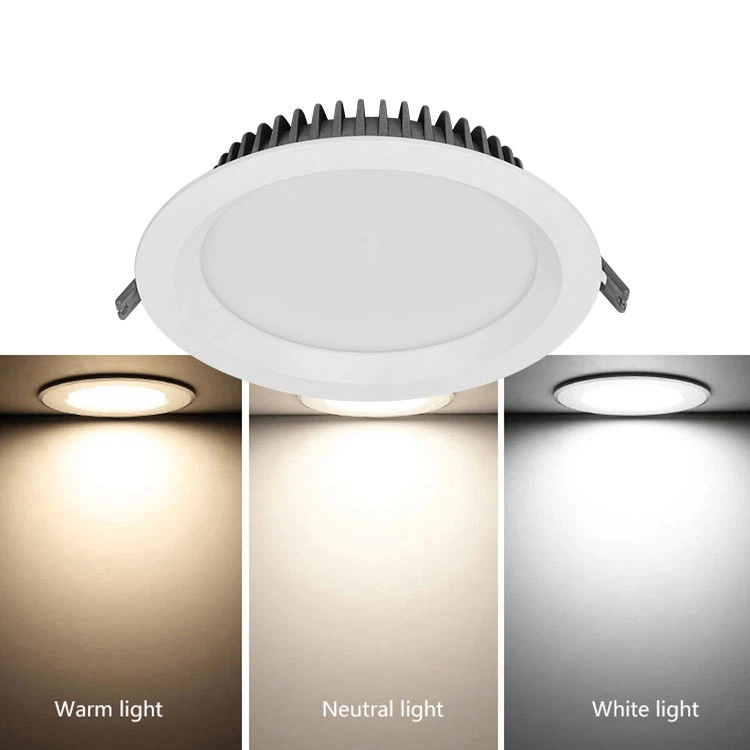

info-750-750

소전력 LED 다운라이트의 전기적 사양은 다음과 같습니다.

입력 전압: 100V-240V AC(글로벌 호환성)

출력 전력: 12W(직렬로 연결된 12×1W LED)

출력 전류: mA(일정)

출력 전류(ILED)는 ILED=21×NSNP×R4VFB 공식을 사용하여 계산된 CS(핀 8) 및 DSEN(핀 6) 핀을 통해 정밀하게 제어됩니다.

NP=변압기의 1차 권선 권수

NS=2차 권선 회전

VFB=내부 기준 전압(400mV)

R4=전류 감지 저항(핀 8에 연결됨)

이 공식은 소형 전력 LED 다운라이트가 입력 전압 변동 전반에 걸쳐 안정적인 전류 출력(±3% 허용 오차)을 유지하여 LED 깜박임 및 빛 감쇠를 방지하도록 보장합니다.

과전압 보호(OVP): DSEN 핀 전압이 3.2V(3 연속 사이클)를 초과하거나 VDD 핀이 19.2V를 초과하는 경우 트리거됩니다. OVP 임계값은 VO−OV=3.2×(1+R6R5)로 계산됩니다. ×NANS−VD8 (NA=보조 권선 권수; VD8=출력 정류 다이오드의 순방향 전압)

과전류 보호(OCP): Shuts down the gate drive if the CS pin voltage is >2.2V, 과도한 전류로 인한 부품 손상을 방지합니다.

단락-회로 보호(SCP): DSEN 핀 전압이 1인 경우 활성화됩니다.<200 mV for 640 μs, restarting automatically once the fault is resolved.

전자기 간섭(EMI)은 다음으로 구성된 입력 필터 네트워크(원본 문서의 그림 3)를 통해 억제됩니다.

X-커패시터(CX1, 0.1μF/275V): 차동-모드 간섭을 줄입니다.

공통{0}}모드 인덕터(L1, 2mH): 높은 임피던스로 공통{3}}모드 간섭을 차단합니다.

블리더 저항(Re, 1KΩ): 전원이 꺼지면 커패시터 전압을 방전시켜 안전을 보장합니다.

이 설계는 소형 전원 LED 다운라이트가 GB17743 및 CISPR 22 표준을 준수하고 전도성 간섭이 40dBμV 이하임을 보장합니다.

열 방출은 소형 전력 LED 다운라이트의 수명과 성능에 직접적인 영향을 미칩니다.{0}}저전력 LED라도{1}}접합 온도(Tj)를 상승시켜 광 감쇠와 칩 고장을 가속화할 수 있는 열을 생성합니다.

LED는 전기 에너지의 ~20%만 빛으로 변환합니다. 나머지 80%는 열로 방출됩니다. 12W의 작은 전력을 위해LED 통, ~9.6W의 열이 PN 접합에서 발생합니다. 과도한 Tj(120도 이상)는 그림 4(원본 문서)에 표시된 것처럼 광속을 30%, 수명을 50% 감소시킵니다.

이 디자인은 소형 전력 LED 다운라이트에 맞춰진 3단계{0}}방열 시스템을 채택했습니다.

LED 기판: 열을 잘 전달하는 두꺼운 알루미늄 베이스(열전도율 2.0W/(m·K) 이상)와 두꺼운 동박(35μm 이상)

감열재(TIM): 세라믹 필러(열전도도 1.5W/(m·K) 이상)를 도핑한 에폭시 수지가 알루미늄 기판과 방열판을 접착시켜 열저항을 최소화합니다.

방열판:알루미늄 합금 핀 방열판(무게 100g 이하)은 평평한 표면에 비해 대류 면적을 3배 증가시킵니다. 핀은 공기 흐름을 촉진하기 위해 5mm 간격으로 배치되어 자연 대류를 향상시킵니다.

소형 파워 LED 다운라이트 하우징은 투광커버(투과율 85% 이상)에 PC(폴리카보네이트) 소재를 사용하고 본체에 알루미늄 합금을 사용합니다.-

PC 커버: 빛을 확산시켜 눈부심을 줄이고 최대 135도까지 내열성을 제공합니다.

알루미늄 합금 본체: 핀이 있는 방열판에서 외부 환경으로 열을 전달하는 보조 방열판 역할을 합니다.

테스트 결과 4시간 동안 연속 작동(주변 온도 25도)한 후 소형 전원 LED 다운라이트의 접합 온도가 85도 이하로 임계 임계값인 120도보다 훨씬 낮은 것으로 확인되었습니다.

전문 장비(지능형 전기 매개변수 테스터, EMC 테스터)를 사용한 포괄적인 테스트를 통해 소형 전력 LED 다운라이트의 성능을 검증하고 결과가 업계 표준을 충족하거나 초과합니다.

표 2에는 주요 전기 테스트 결과가 요약되어 있습니다.

매개변수	테스트 결과	산업 표준	이점
입력 전원	13.4W	15W 이하(12W 출력의 경우)	높은 변환 효율
입력 전류	72mA(220V AC)	80mA 이하	낮은 전력 소비
역률(PF)	0.927	0.85 이상	무효 전력 손실 감소
총 고조파 왜곡(THD)	9.2%	15% 이하	그리드 간섭 최소화
출력 전류 안정성	±2%	±5%	일관된 LED 밝기

표 2: 전기적 성능 테스트 결과

빛나는 효능: 115lm/W(12W 입력, 1380lm 출력), 기존 12W CFL 다운라이트(88lm/W)보다 30% 더 높습니다.

연색성지수(Ra): 85 이상, 실제와 같은--색상 재현을 보장합니다.

수명(L70B50): 50,000시간으로 CFL 다운라이트(10,000시간)보다 5배 더 깁니다.

EMC 규정 준수: 전도 간섭 38dBμV(30MHz-1GHz) 이하, CISPR 22 클래스 B 충족.

표 3은 12W 소형 전력을 비교한 것입니다.LED 통기존 12W CFL 다운라이트 사용 시:

성과 지표	소형 전원 LED 통	CFL 통	개선
광효율(lm/W)	115	88	30.7%
수명(시간)	50,000	10,000	400%
역률	0.927	0.58	59.8%
THD	9.2%	25%	63.2%
예열-가동 시간	즉시(0.1초 이하)	30s	N/A
수은 함량	어머나	5mg	환경 친화적

표 3은 LED 다운라이트와 CFL 다운라이트의 성능을 비교한 것이다.

불안정한 전류 출력이나 잘못된 드라이버 설계로 인해 깜박임이 발생할 수 있습니다.

열 방출이 충분하지 않으면 과열이 발생하고 수명이 단축됩니다.

낮은 역률과 높은 THD는 그리드 간섭을 유발합니다.

EMC 비준수-로 인해 인증 실패가 발생합니다.

깜박임을 해결하려면 정밀한 정전류 제어(±2% 허용 오차)를 갖춘 MT7930{5}} 기반 드라이버를 사용하고 출력 전류 안정성을 보장하세요. 과열의 경우 알루미늄 기판(열 전도성 2.0W/(m·K) 이상)과 핀형 방열판을 채택하고 밀폐형 하우징 설계를 피합니다. 역률을 개선하고 THD를 줄이려면 MT7930과 같이 PFC(0.9보다 크거나 같은 PF)가 내장된-드라이버를 선택하고 저가-비{11}}PFC 드라이버를 피하세요. EMC 규정 준수를 위해 X-커패시터, 공통-모드 인덕터 및 블리더 저항기를 입력 회로에 통합하고 고전압 경로에 대해 PCB 트레이스 간격이 2mm 이상인지 확인하세요.- 소형 전원 LED 통이 시작되지 않으면 VDD 전압(12V{24}}16V)과 소프트 스타트 회로를 확인하세요. 보호 메커니즘이 반복적으로 트리거되면 드라이버를 교체하십시오. 방열판 먼지 청소(열 방출 효율 15% 감소)와 같은 정기적인 유지 관리도 성능을 유지합니다. 신뢰성을 보장하려면 항상 인증된 부품(예: UL 인증 커패시터, RoHS 준수 LED)을 사용하십시오.

MeiXinSheng 기술. (2023).MT7930 데이터시트: 단일-스테이지 PFC LED 드라이버 칩. https://www.maxictech.com/product/mt7930

국제전기기술위원회(IEC). (2021).IEC 61347-2-13: LED 모듈용 안정기에 대한 특정 요구 사항. https://webstore.iec.ch/publication/25959

중국 국가 표준. (2013).GB 17743-2017: 전기 조명 및 유사 장비의 무선 방해 특성 측정 한계 및 방법. https://openstd.samr.gov.cn/bzgk/gb/newGbInfo?hcno=057C5666466B45F9E27644656E656E496E666F

Zhang, D., Luo, Y., & Qin, H. (2013). 소형 전원 LED 다운라이트 설계.중국전자소자저널, 36(2), 173-176.

Liao, H., Yu, Y., & Liu, X. (2009). LED 경관조명등의 인간화 디자인 연구.IEEE 10차 컴퓨터 국제 컨퍼런스-보조 산업 디자인 및 개념 설계, 499-502.

차성수, 박동수, 이영수(2012). AC/DC 컨버터 조명용 무료 LED 드라이버.2012 IEEE 소비자 가전 국제 컨퍼런스, 706-708.

작은 힘LED 통: 주거용, 사무용, 상업용 조명용으로 설계된 출력 20W 이하의 LED 다운라이트입니다.

PFC(Power Factor Correction): 유효 전력과 피상 전력의 비율을 향상시켜 에너지 낭비와 계통 간섭을 줄이는 기술입니다.

EMC(전자기 호환성)는 전자 장비가 다른 장치를 방해하거나 외부 간섭에 굴복하지 않고 작동할 수 있는 능력을 나타냅니다.

접합 온도(Tj): LED 칩의 PN 접합 온도를 말하며, 이는 수명과 발광 성능에 큰 영향을 미칩니다.

L70B50 수명: 50% 이후의 시간LED 다운라이트초기 광속의 70%를 유지합니다.

THD(Total Harmonic Distortion): 현재 파형 왜곡을 측정한 값으로, 값이 낮을수록 그리드 호환성이 더 우수함을 나타냅니다.

DCM(불연속 전도 모드): 각 스위칭 사이클 동안 인덕터 전류가 0으로 떨어지는 작동 모드로, PFC 설계를 단순화합니다.
