스펙트럼 마스터하기: 뒤에 숨겨진 엔지니어링흰색/RGB 듀얼-색상 패널 다운라이트 제어 및 색상 충실도

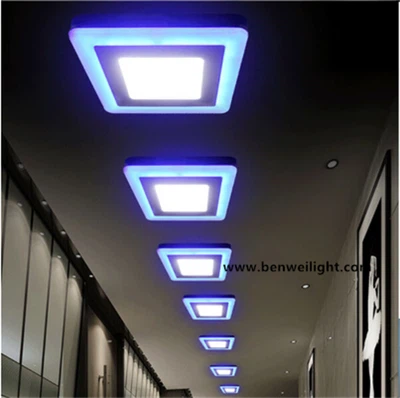

흰색/RGB 듀얼{0}}패널 다운라이트는 현대 조명의 다양성의 정점을 나타내며 기능성 조명과 역동적인 분위기를 완벽하게 혼합합니다. 완벽한 색상 정확도와 균일한 광 출력을 보장하면서 조정 가능한 백색광(예: 2700K-6500K)과 선명한 RGB 색상을 독립적으로 또는 혼합적으로 제어하려면 여러 영역에 걸친 정교한 엔지니어링이 필요합니다. 이러한 지능형 등기구를 구동하는 기술을 분석해 보겠습니다.
1. 아키텍처 기반: 드라이버 토폴로지 및 제어 로직
핵심 과제는 조정 가능한 백색 LED 어레이(일반적으로 냉백색과 온백색 칩 결합)와 RGB LED 어레이(빨간색, 녹색, 파란색 칩)라는 하나의 조명기 내에서 두 개의 서로 다른 광원을 독립적으로 관리하는 것입니다. 이를 위해서는 정교한 드라이버 아키텍처가 필요합니다.
분할-채널 드라이버 칩:이는 고성능 다운라이트를 위한 가장 일반적이고 유연한 접근 방식입니다.-
구조:TW(Tunable White) 어레이 및 RGB 어레이를 위해 별도의 전용 드라이버 회로(채널)를 활용합니다. 종종 TW 채널 자체는 CW 및 WW LED용 하위{1}}채널 두 개로 분할될 수 있습니다. RGB 채널에는 3개의 하위{3}}채널(R, G, B)이 있습니다.
제어:각 채널/하위{0}}채널은 중앙 마이크로컨트롤러(MCU)로부터 독립적인 펄스 폭 변조(PWM) 또는 정전류 감소(CCR) 신호를 수신합니다. 이를 통해 CW, WW, R, G 및 B 요소의 정밀한 개별 디밍이 가능합니다.
장점:진정한 독립 제어가 가능합니다. 백색광은 RGB에 영향을 주지 않고 CCT 범위 전체에서 부드럽게 조정될 수 있으며 그 반대도-가능합니다. 혼합 모드(예: 특정 흰색에 미묘한 RGB 색조 추가)는 관련 흰색 채널과 색상 채널을 동시에 어둡게 하여 달성됩니다. 뛰어난 세분성을 제공하고 두 조명 시스템 간의 간섭을 최소화합니다. 채널당 더 높은 전력 처리를 촉진합니다.
단점:더 복잡한 PCB 설계로 인해 구성 요소 수와 비용이 더 높아질 수 있습니다.
통합 IC 솔루션:새롭게 떠오르는 고집적 드라이버 IC는 여러 채널을 단일 칩에 결합합니다.
구조:예를 들어 단일 IC에는 5개의 독립 출력 채널(CW, WW, R, G, B) 또는 RGBW 제어 로직에 최적화된 조합이 포함될 수 있습니다.
제어:MCU는 I2C, SPI 또는 독점 인터페이스와 같은 프로토콜을 통해 통합 드라이버 IC와 통신하여 각 채널에 대해 원하는 밝기 수준에 대한 명령을 보냅니다. IC는 복잡한 PWM 생성 및 전류 조정을 내부적으로 처리합니다.
장점:단순화된 PCB 레이아웃, 잠재적으로 부품 수 및 보드 크기 감소. 내장된 열 보호, 오류 감지, 부드러운 디밍 곡선과 같은 고급 기능이 포함되는 경우가 많습니다.- 펌웨어 개발이 더 쉬워졌습니다.
단점:개별 분할 채널 설계에 비해 초고전력 애플리케이션에 대한 유연성이 낮을 수 있습니다.{0}} 특정 IC를 선택하면 특정 제어 기능이 고정될 수 있습니다. 비용은 다양할 수 있습니다.
평결:통합 IC가 특히 중급-및 스마트{1}}중심 제품에서 주목을 받고 있는 반면,고급-듀얼-컬러 패널 다운라이트는 주로 강력한 분할{2}}채널 드라이버 아키텍처를 사용합니다.균일한 패널 조명에 필요한 최대 유연성, 독립적인 제어 충실도 및 전력 처리를 위해. MCU는 지휘자 역할을 하여 사용자 입력 또는 자동화 명령을 해석하고 이를 각 드라이버 채널에 대한 정확한 PWM 신호로 변환합니다.
2. 빛 혼합의 연금술:색상 편차 방지
4000K와 같은 특정 CCT이든 생생한 RGB 색상이든 목표 색상을 달성하려면 개별 LED 방출을 완벽하게 혼합해야 합니다. 색상 편차(광 출력이 대상과 크게 다름) 및 고르지 않은 광점(눈에 보이는 색상 분리 또는 "얼룩")은 심각한 오류입니다. 이에 맞서 싸우는 방법은 다음과 같습니다.
정밀 비닝(정렬):이것은첫 번째이자 가장 중요한 방어.
동일한 배치의 LED라도 색도(x,y 색상 좌표)와 순방향 전압에 약간의 차이가 있습니다. 제조업체는 LED를 매우 엄격한 허용 오차 그룹으로 꼼꼼하게 테스트하고 분류(bin)합니다.
조정 가능한 흰색:CW 및 WW LED는 밝기뿐만 아니라 특정 색도 및 CCT에 대해서도 결정적으로 비닝됩니다. 밀접하게 결합된 CW 및 WW LED를 사용하면 범위 전체에서 예측 가능한 CCT 혼합이 보장됩니다.
RGB:빨간색, 녹색, 파란색 LED는 주요 파장과 밝기에 대해 긴밀하게 비닝되어 있습니다. 이는 동일한 전류 레벨에서 구동될 때 서로 다른 조명기가 동일한 색조를 생성한다는 것을 보장합니다.
결과:빈약하게 비닝된 LED를 사용하면 여러 조명기에서 일관된 색상 혼합이 불가능하고 단일 조명기 내에서 편차가 발생합니다.
광학 공학 숙달:물리적 레이아웃과 확산이 가장 중요합니다.
LED 어레이 레이아웃:CW, WW, R, G 및 B LED는 전체 패널 표면에 걸쳐 고도로 최적화되고 종종 무작위 또는 산재된 패턴으로 배열됩니다. 이렇게 하면 유사한 색상이 뭉쳐서 얼룩이 생기는 것을 방지할 수 있습니다.
다중-층 확산:단순히 LED 위에 단일 디퓨저를 배치하는 것만으로는 충분하지 않습니다.
기본 광학 장치(옵션):각 LED 칩 위에 있는 개별 보조 광학 장치(예: 소형 렌즈 또는 반사경)는 초기 빔을 형성하고 혼합 프로세스를 시작하는 데 도움이 될 수 있습니다.
혼합 챔버/거리:LED 보드와 1차 디퓨저 사이에는 중요한 빈 공간(또는 도광판)이 존재합니다. 이를 통해 다양한 색상의 LED에서 나온 광자가 튕겨져 혼합될 수 있습니다.~ 전에디퓨저를 치는 중.
디퓨저 스택:일반적으로 2~3겹의 특수 확산 재료가 사용됩니다.
깊은 질감/구조화된 디퓨저:이는 빛을 심하게 산란시켜 빔 패턴을 깨뜨리고 강렬한 혼합을 강제합니다.
시준/홀로그램 디퓨저:균일성을 유지하면서 빔 각도를 제어하는 데 도움이 될 수 있습니다.
최종 스무스 디퓨저:시각적으로 매끄럽고 균일한 표면 외관을 제공합니다.
마이크로{0}}렌즈 어레이(MLA):고급 패널은 LED 어레이 위에 정밀하게 정렬된 작은 렌즈 층을 사용하여 빛을 혼합 챔버/디퓨저로 최적으로 유도할 수 있습니다.
전자 교정 및 보상:소프트웨어가 루프를 닫습니다.
공장 교정:고급{0}}장치는 각 채널(x, y, Y 또는 스펙트럼 데이터)의 실제 출력을 측정하고 고유한 교정 계수를 MCU에 저장합니다. 이는 사소한 비닝 변형 및 드라이버 허용 오차를 수정합니다.설비 당.
열 보상:LED 색상 출력은 온도에 따라 약간씩 변경됩니다(특히 파란색과 녹색). MCU 펌웨어는 센서를 통해 온도를 모니터링하고 PWM 비율을 동적으로 조정하여 목표 색상 포인트를 유지합니다.
폐쇄형-루프 피드백(드물게 발생함):일부 초-고급-시스템은 고정 장치 자체 내에 작은 색상 센서를 통합하여 지속적으로 출력 조명을 측정하고 수정 사항을 실시간으로 MCU에 다시 공급합니다.-
고급 제어 알고리즘:MCU는 정적 PWM 레벨만 설정하지 않습니다. 복잡한 알고리즘을 사용하여 대상 색상(예: CCT, 색조/채도 또는 특정 xy 좌표)을 교정 데이터 및 열 판독값을 고려하여 각 채널에 필요한 정확한 PWM 값으로 변환합니다. 이렇게 하면 요청한 색상이 정확하게 얻어지는 것을 보장합니다.
3. 원활한 혼합광 달성
조정 가능한 흰색과 RGB를 혼합하여 혼합 색상(예: 은은한 호박색 색조가 있는 따뜻한 흰색)을 생성할 때 드라이버 토폴로지 및 제어 알고리즘이 정말 빛을 발합니다.
대상 정의:사용자는 기본 흰색 CCT(예: 3000K)와 원하는 RGB 색조(예: 호박색)를 선택합니다.
알고리즘 처리:MCU는 필요한 강도를 계산합니다.
CW 및 WW LED의 PWM 비율이 3000K에 도달하도록 결정합니다.
황색을 생성하기 위한 R 및 G(및 잠재적으로 감소된 B) LED의 PWM 비율을 결정합니다.
최종 출력을 다음과 같이 계산합니다.가산적으로 블렌딩이 두 가지 빛 스펙트럼. 여기에는 기본 흰색의 강도를 약간 줄이고 계산된 RGB 강도를 추가하는 작업이 포함됩니다.
드라이버 실행:분할-채널 드라이버는 5개 채널 모두에 대해 업데이트된 PWM 신호를 동시에 수신합니다.
광학 블렌딩:산재된 LED 어레이와 정교한 디퓨저는 모든 활성 채널의 빛을 물리적으로 혼합하여 원하는 백색광의 균일한 단일 빔으로 만듭니다. 정밀한 비닝은 RGB 배열의 호박색이 3000K 흰색과 예상대로 혼합되도록 보장합니다.
결론: 기술의 교향곡
흰색/RGB 이중{0}}패널 다운라이트의 마법은 단일 구성 요소가 아니라 여러 고급 기술의 조화로운 통합에 있습니다.분할-채널 드라이버 아키텍처는 필수적인 독립 제어 경로를 제공합니다. 세심한 LED 비닝은 색상 정확도의 기초를 형성합니다. 다층-광 확산 시스템, 신중하게 설계된 LED 레이아웃 및 혼합 챔버는 균일성을 위한 물리적 엔진입니다.마지막으로,교정 및 열 관리 기능을 갖춘 정교한 MCU 펌웨어는 지능형 도체 역할을 합니다.사용자의 욕구를 완벽하게 실행되는 빛으로 변환합니다. 이 복잡한 심포니 덕분에 이러한 조명 장치는 정확하고 기능적인 조명과 매혹적인 동적 색상을 모두 매끄럽고 균일한 패널에서 편차나 고르지 못한 부분 없이 전달할 수 있습니다. 드라이버 IC가 더욱 강력해지고 광학 과학이 발전함에 따라 하이브리드 조명의 미래에 더욱 뛰어난 충실도와 제어 기능을 기대할 수 있습니다.
