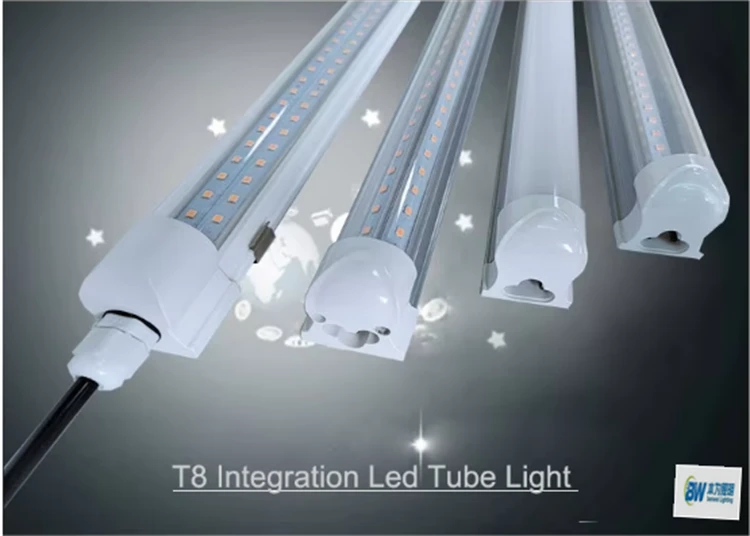

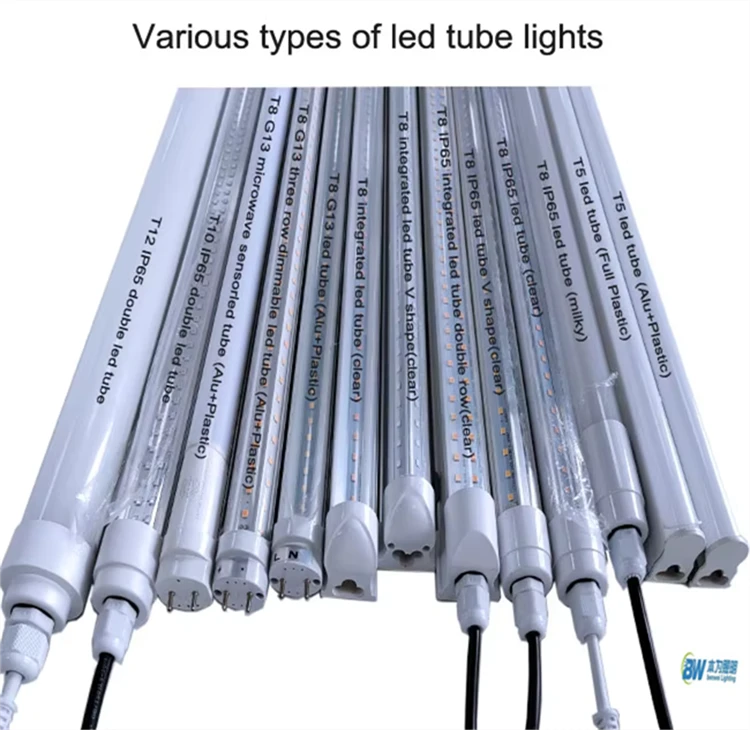

36W에 대한 열 관리 고려 사항밀봉된 인클로저에 통합된 T8 램프
LED 조명 시스템 설계에서 열 관리는 성능, 신뢰성 및 수명에 직접적인 영향을 미치는 중요한 요소입니다. 밀봉된 브래킷에서 작동하는 36W 통합 T8 램프와 관련하여 긴급한 질문이 제기됩니다. 표면 온도가 주변 온도 40도에서 90도에 도달할 때 열 방출을 위해 알루미늄{5}}마그네슘 합금 튜브 벽에 의존해야 합니까? 또한, 세라믹 기판 드라이버 모듈은 Ø26mm 공간 내에서 10도/W 이하의 열 저항을 달성할 수 있습니까? 이 문서에서는 이러한 열 문제와 잠재적인 솔루션을 살펴봅니다.
밀봉된 인클로저는 LED 조명에 적대적인 열 환경을 조성합니다. 자연 대류와 복사열이 주변 공기로 전달되는 개방형 디자인과 달리 밀봉된 브래킷은 램프에서 발생하는 열을 가두어 누적 온도 상승을 초래합니다. 36W 통합 T8 램프의 경우, 단위 표면적당 전력 출력으로 정의되는 열유속 밀도-는-상당한 열 스트레스를 생성합니다. 주변 온도 40도에서 표면 온도 90도는 50도의 온도 차이를 나타내며, 이는 LED 칩 및 드라이버 구성 요소의 과도한 접합 온도를 방지하기 위한 효과적인 방열 경로의 필요성을 강조합니다.
알루미늄-마그네슘 합금 튜브 벽은 이러한 조건에서 열 관리에 필수적인 역할을 합니다. 이러한 합금은 일반적으로 100~200W/(m·K) 범위의 뛰어난 열 전도성을 제공하며, 이는 플라스틱이나 유리 대체품의 성능을 훨씬 능가합니다. 이러한 높은 전도성 덕분에 램프 내부 구성 요소에서 튜브 외부 표면으로 열을 효율적으로 전달할 수 있습니다. 공기 순환이 제한된 밀폐된 환경에서 합금의 넓은 표면적은 기본 방열판 역할을 하여 브래킷 구조에 대한 복사 및 전도를 통해 열 방출을 촉진합니다. 이러한 금속 열 방출 구조가 없으면-밀봉된 인클로저 내부에 열이 빠르게 축적되어 구성 요소 온도가 안전한 작동 한계를 넘어서 조기 고장이 발생하거나 심각한 광 출력 저하가 발생합니다.
알루미늄-마그네슘 합금 튜브의 구조 설계는 열 성능을 더욱 향상시킵니다. 원통형 모양은 램프 둘레에 균일한 열 분포를 제공하여 구성 요소 무결성을 손상시킬 수 있는 핫스팟을 방지합니다. 또한 재료의 기계적 특성으로 인해 벽이 얇은- 구조가 가능하여 충분한 구조적 강도와 열 전도 경로를 유지하면서 LED 모듈의 내부 공간을 최대화할 수 있습니다. 본질적으로 합금 튜브 벽은 보호 인클로저 역할과 램프의 열원과 외부 환경 사이의 중요한 열교 역할을 합니다.
드라이버 모듈 성능을 살펴보면, 세라믹 기판 기술은 제한된 공간에서 낮은 열 저항을 달성하기 위한 실행 가능한 솔루션을 제시합니다. 등의 세라믹 재료산화알루미늄(Al2O₃)과 질화알루미늄(AlN)은 기존 FR4 회로 기판에 비해 우수한 열 전도성을 제공합니다.특히 AlN 세라믹은 최대 200W/(m·K)의 열 전도성을 제공하여 전자 부품에서 기판으로의 열 전달 저항을 크게 줄입니다. 이 특성은 T8 램프 설계의 Ø26mm 공간 제약 내에서 작동하는 드라이버 모듈에 필수적입니다.
이렇게 컴팩트한 공간에서 10도/W 이하의 열 저항을 달성하는 것은 여러 설계 요소에 따라 달라집니다. 세라믹 기판의 두께는 열 성능에 직접적인 영향을 미칩니다.{2}} 기판이 얇을수록 전도 저항은 줄어들지만 구조적 무결성은 유지해야 합니다. 세라믹 기판의 효과적인 열 비아 및 구리 트레이스 설계는 MOSFET 및 커패시터와 같은 열 발생 부품에서 기판 표면으로 열이 흐르는-낮은 저항 경로를 생성합니다. 또한, 세라믹 기판과 알루미늄-마그네슘 합금 튜브 벽 사이의 긴밀한 접촉은 종종 높은 열전도율을 갖는 열 인터페이스 재료(TIM)에 의해 촉진되어 열 전달 체인의 접촉 저항을 최소화합니다.
시뮬레이션 데이터는 이 접근 방식의 타당성을 뒷받침합니다. Ø26mm 공간에서 세라믹 기판 드라이버 모듈의 열 모델링은 최적화된 구성 요소 배치, 높은- 전도성 세라믹 재료 및 적절한 인터페이스 설계를 통해 6~8도/W만큼 낮은 열 저항 값을 달성할 수 있음을 보여줍니다. 이 결과는 필수 사항과 일치합니다.10도/W 이하사양을 통해 세라믹 기판이 적절한 설계 전략과 결합될 때 제한된 T8 램프 환경에서 열을 효과적으로 관리할 수 있음을 입증했습니다.
알루미늄-마그네슘 합금 튜브 벽과 세라믹 기판 드라이버 모듈 간의 시너지 효과로 포괄적인 열 관리 시스템이 만들어집니다. 세라믹 기판은 전자 부품의 열을 효율적으로 수집하여 전달하는 반면, 합금 튜브 벽은 이 열을 외부 환경으로 발산합니다. 이러한 협력적 접근 방식은 드라이버의 국부적인 열 발생과 밀봉된 인클로저의 시스템{3}}수준 열 축적 문제를 모두 해결합니다.
결론적으로, 40도 주변 온도에서 밀봉된 브래킷에서 작동하는 36W 통합 T8 램프의 열 방출을 위해 알루미늄{0}}마그네슘 합금 튜브 벽을 사용하는 것은 유익할 뿐만 아니라 열 고장을 방지하는 데에도 필요합니다. 동시에, 세라믹 기판 드라이버 모듈은 재료 선택, 구조 설계 및 열 인터페이스 엔지니어링을 통해 최적화되면 Ø26mm 공간 내에서 10도/W 이하의 필수 열 저항을 달성할 수 있습니다. 이러한 기술은 밀봉된 인클로저의 까다로운 조건에서도 안정적인 작동을 보장하는 강력한 열 관리 솔루션을 구성합니다.
