320nm UV 램프 조사와 COP 소재 렌즈 사이에는 어떤 관계가 있나요?

320nm UV 램프가 COP(Cyclo Olefin Polymer) 재질의 렌즈를 조사할 때 온도 상승을 일으키는 핵심 원리는 광자 에너지의 비-전이 흡수에 있습니다. 간단히 말해서 COP 소재는 자외선 투과율이 뛰어나지만 320nm 광자를 100% 통과시킬 수는 없습니다. 갇힌 광자의 에너지는 허공에서 사라질 수 없습니다. 물질 분자와 충돌하여 강렬한 분자 진동을 유발하여 빛 에너지를 열 에너지로 직접 변환합니다. 또한 광원(있는 경우)에 수반되는 적외선 복사와 LED 칩 자체의 열 전도도 중첩되어 렌즈 온도가 상승합니다.

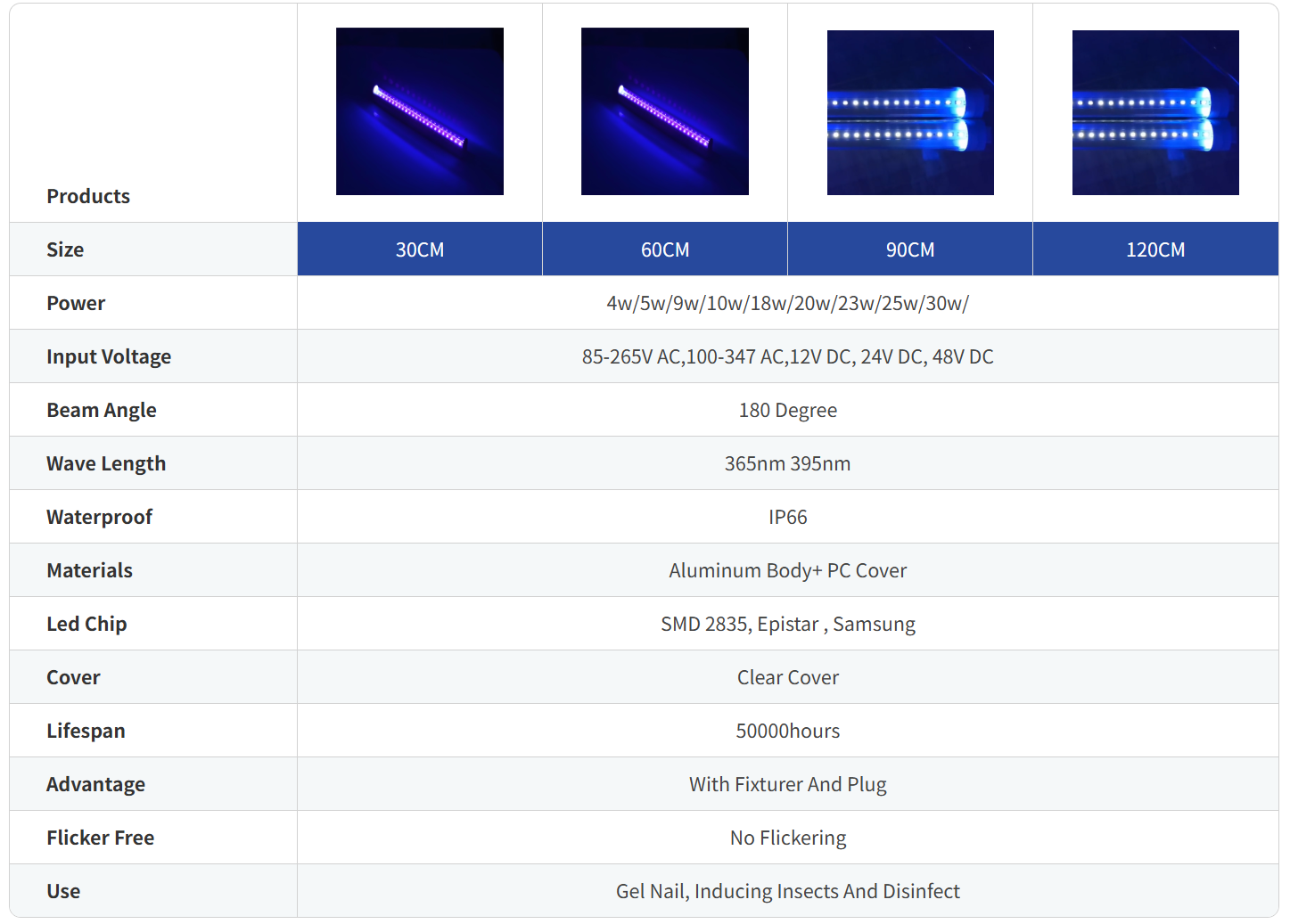

QQ20251118-160943

10년 넘게 광학 연구실에서 일하면서 '광열 효과'를 무시하여 렌즈가 변형되고 심지어 타는 경우도 많이 보았습니다. 언젠가 고전력 UV 경화 장치를 테스트한 적이 있습니다.- 단순히 파장이 5nm만큼 어긋나기 때문에 원래 투명했던 렌즈는 몇 분 만에 뜨겁게 변하고 누렇게 변했습니다. 이것은 나에게 세부 사항이 성공과 실패를 결정한다는 것을 가르쳐 주었습니다. 특히 320nm와 같은 고에너지 파장 대역을 다룰 때는 단순히 매개변수 표를 보는 것보다 기본 물리적 메커니즘을 이해하는 것이 더 중요합니다.

분자진동에 의한 열발생: COP 분자는 UV 광자 에너지의 일부를 흡수하여 격자진동을 일으키고, 미시적 운동에너지는 거시적 열로 변환됩니다.

100%가 아닌 빛 투과율: 320nm는 UVB 대역의 가장자리에 있습니다. COP는 이 파장대에 고유한 흡수 계수를 가지고 있습니다. 두께가 클수록 더 많은 열이 흡수됩니다.

스톡스 시프트: 빛 에너지의 일부는 여기된 후-빛의 형태로 다시 방출되지 않고 열로 소산됩니다(비-방사 이완).

광원 열복사: UV 램프 비드 포장 공정이 불량할 경우 자외선 외에 그에 수반되는 열(적외선 파장대)도 방출됩니다.

노화 긍정적 피드백: 장기간-조사하면 재료가 노화되고 황변 현상이 발생합니다. 누렇게 변한 물질은 더 많은 자외선을 흡수하여 통제할 수 없는-온도를-더 높이게 됩니다.

에너지 밀도 집중: 높은 방사조도(mW/cm²)는 단위 부피당 축적된 에너지가 재료의 열 전도에 따른 열 방출 속도를 초과한다는 것을 의미합니다.

많은 엔지니어 친구들이 COP 소재가 "광학-등급" 플라스틱으로 알려져 있지 않은지 묻습니다. 왜 여전히 열이 발생합니까? 사실 이것은 미시적인 세계에서부터 시작되어야 한다.

UV 광선을 고속으로 날아가는 수많은 "에너지 총알"로 상상할 수 있습니다. 320nm 파장의 단일 광자는 매우 높은 에너지를 가지고 있습니다. 이러한 "총알"이 COP 렌즈를 통과할 때 대부분은 원활하게 통과하지만 소수는 COP의 고분자 사슬과 충돌합니다.

이러한 영향을 받은 분자는 마치 밀려나서 격렬하게 "흔들거나" "문지르기" 시작하는 것과 같습니다. 물리학에서는 이러한 미세한 입자의 불규칙한 운동이 강화되는 현상이 온도 상승으로 거시적으로 나타납니다. 이는 빛에너지를 내부에너지로 변환하는 가장 기본적인 과정이다.

COP는 가시광선에 대해 거의 완전히 투명하지만, UVB 대역(280nm - 315nm/320nm)의 가장자리에 속하는 자외선 대역. 320nm에서는 상황이 다릅니다.

이 파장대에서 COP 재료는 완전히 "보이지 않는" 것은 아닙니다. 그것은 특정 흡수 계수를 가지고 있습니다. 흡수율이 5%에 불과하더라도 고출력 밀도 UV 램프의 경우 렌즈의 작은 부피에 축적된 이 5%의 에너지는 단시간에 수십도의 온도 상승을 일으키기에 충분합니다.

이것은 학문적으로 들리지만 실제로는 이해하기 쉬운 개념입니다. 물질 분자가 광자 에너지를 흡수하고 "여기 상태"로 점프한 후 "안정 상태"(바닥 상태)로 돌아가려면 이 에너지를 방출해야 합니다.

팁: "광학계에서 에너지 보존은 철칙입니다. 흡수된 빛 에너지가 형광(방사 전이)으로 방출되지 않으면 거의 100% 격자 진동을 통해 열 에너지로 변환됩니다. 이것이 소위-비-방사 전이이며, 렌즈 발열을 일으키는 주요 원인이기도 합니다."

320nm의 광자 에너지는 약 3.88eV(전자볼트)입니다. 이는 우리가 매일 보는 파란색이나 녹색 빛의 에너지보다 훨씬 높습니다. 이러한 높은-에너지 광자는 화학 결합을 깨뜨릴 가능성이 있습니다.

COP 렌즈의 경우 이는 '빛 조사'뿐만 아니라 고강도 에너지 충격에도 노출된다는 의미입니다.- 광원이 불순하고 더 짧은{2}}파장 빛(예: 300nm 미만)과 혼합되면 재료에 대한 가열 및 노화 효과가 기하급수적으로 증가합니다.

COP 소재는 흡수율이 낮고 투명성이 높아 인기가 높습니다. 그러나 분자 구조의 특정 화학 결합은 320nm 빛과 "공명"할 수 있습니다.

공명 흡수가 발생하면 빛 에너지는 대부분 갇히게 됩니다. 다양한 등급의 COP(예: Zeonex 또는 Topas)는 320nm에서 약간 다르게 작동하지만 전체적으로 파장이 단파 방향으로 이동함에 따라 광 투과도가 급격하게 떨어지며 이에 따라 열 흡수도 급격하게 증가합니다.

여기에는 간단한 물리 법칙인 -맥주-램버트 법칙이 작용합니다. 이는 흡광도가 빛이 침투하는 경로 길이(즉, 렌즈의 두께)에 비례한다는 것을 알려줍니다.

간단히 말해서, 렌즈가 두꺼울수록 통과할 수 있는 빛의 양이 적어지고 더 많은 빛이 "흡수"되어 열로 변환됩니다. 따라서 320nm 광학계를 설계할 때 렌즈를 최대한 얇게 만드는 것이 온도 상승을 줄이는 간단하면서도 효과적인 공학적 방법이다.

많은 사람들은 온도 상승이 선형적이라고 잘못 생각합니다. 즉, 램프를 오래 켜둘수록 더 뜨거워집니다. 실제로 이는 비선형적입니다.-

방사조도(mW/cm²)가 특정 임계값에 도달하면 재료 내부의 열이 시간에 따른 표면 대류를 통해 방출될 수 없으며 열이 렌즈 중앙에 "축적"됩니다. 이러한 열 축적은 국소 온도의 급격한 상승으로 이어져 "핫스팟"을 형성합니다. 이는 균일한 가열보다 더 위험하고 렌즈가 쉽게 깨질 수 있습니다.

UV 램프가 계속 켜져 있으면(CW 모드) 렌즈에 "호흡" 시간이 없습니다.

광열 연구소의 비교 테스트 데이터에 따르면 동일한 평균 전력에서 50% 듀티 사이클의 펄스(PWM) 구동 모드를 사용하면 연속파 모드에 비해 렌즈의 최고 표면 온도를 15~25% 낮출 수 있습니다. 이는 펄스 간격이 재료에 "열 이완" 시간을 제공하여 열이 전도될 수 있는 기회를 주기 때문입니다.

때로는 COP 렌즈가 강렬한 UV 조사 하에서 희미한 파란색 빛을 방출하는 것을 볼 수 있습니다. 이것이 형광 효과이다. 그러나 이것은 좋은 일이 아닙니다.

이것을 스톡스 시프트라고 합니다. 예를 들어, 이 소재는 320nm의 빛을 흡수하고 400nm의 형광을 방출합니다. 그들 사이의 에너지 차이(320nm 빛은 400nm 빛보다 더 높은 에너지를 가짐)는 어디로 가나요? 그렇습니다. 모든 것이 열로 변환되어 렌즈에 유지됩니다.

재료에는 한계가 있기 때문에 온도 상승에 많은 관심을 기울이고 있습니다. 일단 레드라인을 넘으면 그 결과는 심각해질 것입니다.

모든 플라스틱에는 유리전이온도(Tg)라는 "연화점"이 있습니다. COP 재료의 경우 일반적으로 100도에서 160도 사이입니다(등급에 따라 다름).

320nm 조사에 의해 발생하는 열로 인해 렌즈 온도가 Tg에 가까워지면 렌즈가 부드러워집니다. 내부 응력의 방출로 인해 정밀하게 설계된 곡면은 약간의 왜곡을 겪게 됩니다. 정밀 광학 시스템의 경우 이는 광학 경로가 벗어나 초점을 맞추는 데 실패함을 의미합니다.

이것은 악순환입니다. 320nm 자외선을 -장기간 조사하면 COP의 폴리머 사슬이 끊어지고 자유 라디칼이 생성되며 재료가 노란색으로 변하게 됩니다.

황변된 렌즈는 급격히 증가합니다.자외선에흡수율. 원래 투명했던 렌즈는 '열흡수체'가 되어 새 렌즈보다 온도가 훨씬 높아져 결국 소손으로 이어지게 됩니다.

품질이 낮은- UV 램프 비드는 320nm의 자외선뿐만 아니라 그에 수반되는 많은 양의 적외선(IR)도 방출합니다. 적외선 복사는 순수한 열 복사입니다.-경화 또는 살균 목적으로 사용되지 않으며 렌즈 가열에만 기여합니다.

성숙한 포장 기술을 갖춘 제조업체를 선택하십시오. 이들 램프 비드는 스펙트럼 순도가 높고 좁은 반치폭(FWHM)이 특징으로 불필요한 적외선 열 복사를 최소화하고 근본적으로 "열 발생을 줄입니다". 자세한 램프 비드 사양은 다음을 참조하십시오.UVA320nm 램프 비드: 기능 및 응용.

많은 경우, 렌즈 가열은 빛 조사에 의한 것이 아니라 밑에 있는 LED 칩의 직접적인 열 전도에 의해 발생합니다.

LED 램프 비드의 내열성이 높으면 칩에서 발생하는 열을 효과적으로 방출할 수 없습니다. 이 갇힌 열은 주변 공기를 따뜻하게 하여 COP 렌즈 주변 공간을 "오븐"으로 만듭니다. 빛 조사로 인한 열 흡수와 결합되어 렌즈 온도는 필연적으로 상승합니다. 열 저항이 낮은 세라믹 기판에 패키지된 UV LED를 채택하면 열이 방열판으로 효율적으로 전달되어 열이 렌즈 위로 전달되는 것을 방지합니다.

온도 제어에는 적절한 광학 설계가 중요할 수 있습니다. 렌즈 곡률을 최적화하면 빛이 렌즈를 더욱 균일하게 통과할 수 있어 렌즈의 특정 영역에 과도한 에너지가 집중되는 것을 방지할 수 있습니다. 분산 에너지 밀도는 분산 열 집중으로 직접 변환됩니다.

UV 램프를 구매한 후 파장과 열 효과가 요구 사항을 충족하는지 어떻게 확인할 수 있습니까?

표시된 사양에만 의존하지 마십시오. 피크 파장이 정확하게 약 320nm인지 확인하려면 적분구와 쌍을 이루는 고정밀 스펙트럼 분석기를 사용하여 테스트를 수행하는 것이 필수적입니다.{1} 파장이 300nm 이하로 이동하면 COP 재료의 손상이 기하급수적으로 증가하고 그에 따른 온도 상승도 훨씬 더 심각해집니다.

온도를 추측할 필요가 없습니다.{0}}적외선 열화상 카메라를 사용하여 작동 렌즈를 캡처하면 온도를 직접 시각화할 수 있습니다.

열이 고르게 분포되는 경우는 거의 없습니다. 일반적으로 렌즈 중앙이 가장 뜨거운 지점입니다. 열화상은 열 방출 불감대에 대한 명확하고 직관적인 보기를 제공하여 향상된 열 관리를 위해 공기 덕트 또는 광원 거리에 대한 목표 조정을 가능하게 합니다.

Q&A:

파장이 길어지면 365nm UV 광선은 상대적으로 에너지가 낮습니다. 또한 COP 소재는 일반적으로 320nm보다 365nm에서 더 나은 광 투과율을 나타냅니다. 따라서 동일한 광 출력에서 320nm UV 조사에 의한 온도 상승은 일반적으로 365nm UV 조사에 의한 온도 상승보다 상당히 높습니다. 이것이 바로 320nm UV 램프를 사용할 때 방열 설계에 더 많은 주의를 기울여야 하는 이유입니다.

예, 매우 위험합니다. LED가 발생할 수 있습니다.적색편이또는블루 시프트온도가 상승함에 따라. 열 방출이 부적절하면 접합 온도가 증가하여 파장 드리프트가 발생합니다. 이러한 드리프트는 파장을 COP 재료의 흡수율이 더 높은 대역으로 이동하여 제어할 수 없는 온도 상승을 초래할 수 있습니다.

거리가 증가함에 따라 방사조도는 거리의 제곱에 반비례하여 감소합니다. 이는 절충-프로세스입니다. 당신은최적의 장소-경화 또는 멸균 작업을 완료하기에 충분한 UV 강도를 보장할 뿐만 아니라 공기 대류를 통해 렌즈 온도를 유리 전이 온도(Tg) 미만으로 유지하는 거리입니다.

플라스틱 소재 중에서는 COP가 현재 가장 좋은 성능을 보이고 있습니다. 열도 발생하지만 PMMA(흡습 및 변형되기 쉬움) 및 PC(자외선 흡수가 강함)에 비해 COP는 빛 투과율과 내열성의 균형을 맞추는 최선의 선택입니다. 예산이 허락한다면 용융 실리카 유리는 열을 흡수하지도 않고 노화되지도 않기 때문에 확실히 이상적인 선택입니다. 그러나 비용은 COP의 수십 배에 달합니다.

요약하면, 320nm UV 램프 조사로 인한 COP 렌즈의 온도 상승은 광물리학에서 피할 수 없는 현상으로 완전히 제거할 수는 없지만 완전히 제어할 수는 있습니다.
